AutoMate AI per computi metrici

Con lo strumento "Computo metrico" di Houzz Pro, ora puoi utilizzare il nostro assistente AI per calcolare rapidamente superfici, lunghezze, quantità e altro ancora. Automatizzando il processo di creazione dei computi metrici, puoi eliminare gli errori manuali, risparmiare tempo e garantire il corretto avanzamento dei progetti.

Ecco come funziona

Quando carichi un set di planimetrie su Houzz Pro, il nostro sistema esaminerà le pagine e, quando possibile, ti offrirà la possibilità di utilizzare AutoMate per velocizzare il processo di computo. Anche se non tutte le planimetrie sono idonee per AutoMate (solo le planimetrie semplificate e prospetti per il momento), puoi attivare l'interruttore AutoMate in cima al tuo computo metrico per vedere quali pagine sono idonee.

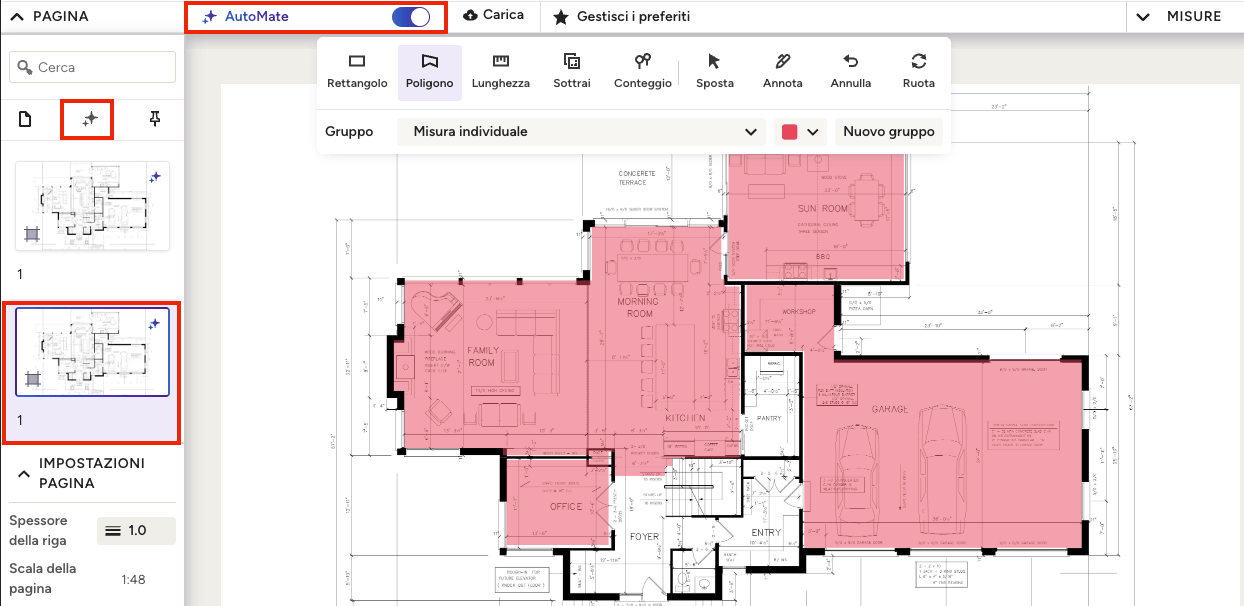

Le pagine idonee saranno evidenziate con un contorno viola e un'icona nella barra sinistra, come mostrato di seguito. Per visualizzare tutte le pagine idonee all'AI in una volta, clicca sull'icona del filtro "AutoMate" sotto la barra di ricerca nel pannello a sinistra.

Una volta che hai attivato la funzione AutoMate nella parte superiore dello schermo, potrai utilizzarla per rilevare le misure di superficie e lunghezza sui tuoi progetti. Potrai anche usarla per contare finestre, porte, infissi e altro ancora sulle planimetrie architettoniche. Oppure, puoi utilizzare il riconoscimento dei simboli per contare prese, interruttori e punti luce sui progetti elettrici o impiantistici.

Esaminiamo ciascuna opzione.

Usare AutoMate sull'area

AI AutoMate per l'area può essere utilizzato sia per le planimetrie che per i prospetti.

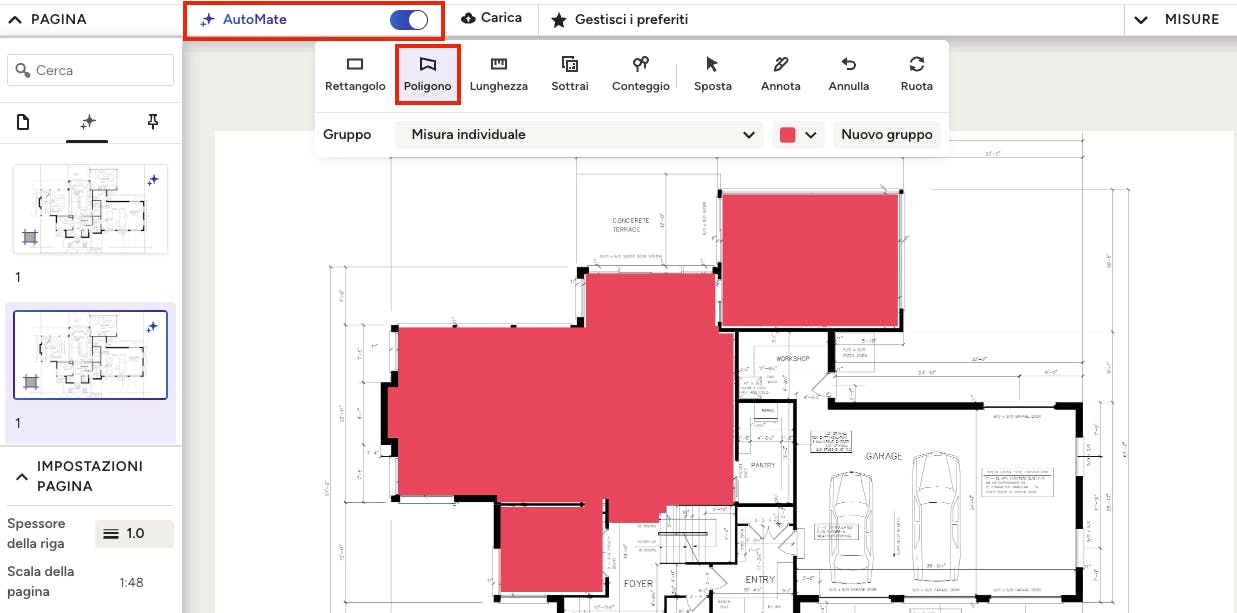

Per planimetrie: clicca sull'icona del poligono nella tua barra degli strumenti, quindi seleziona a quale gruppo vuoi aggiungere le misurazioni. Passa il cursore sull'area che vuoi misurare sulla tua planimetria e AutoMate rileverà automaticamente lo spazio. Clicca una volta per confermare e aggiungerlo al box delle misure.

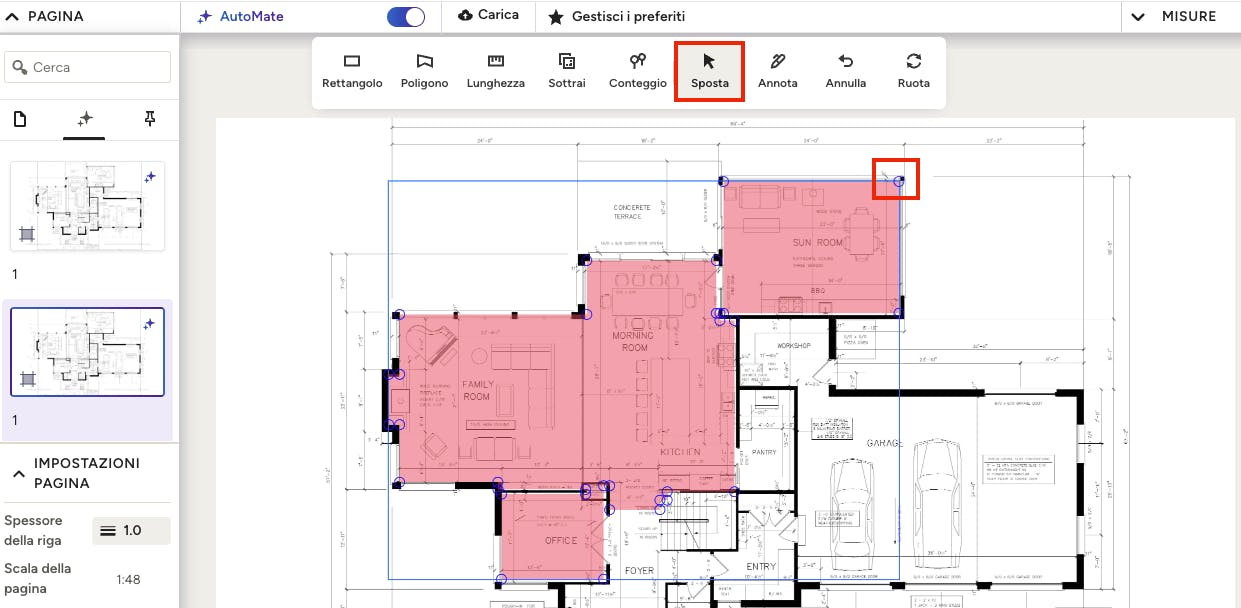

Se vuoi apportare modifiche alla misurazione automatica dell'area, seleziona l'icona "Sposta" nella barra degli strumenti, quindi fai clic sull'area che desideri adeguare manualmente. Questo ti mostrerà tutti i punti utilizzati per tracciare la misurazione, sui quali puoi fare clic e spostare.

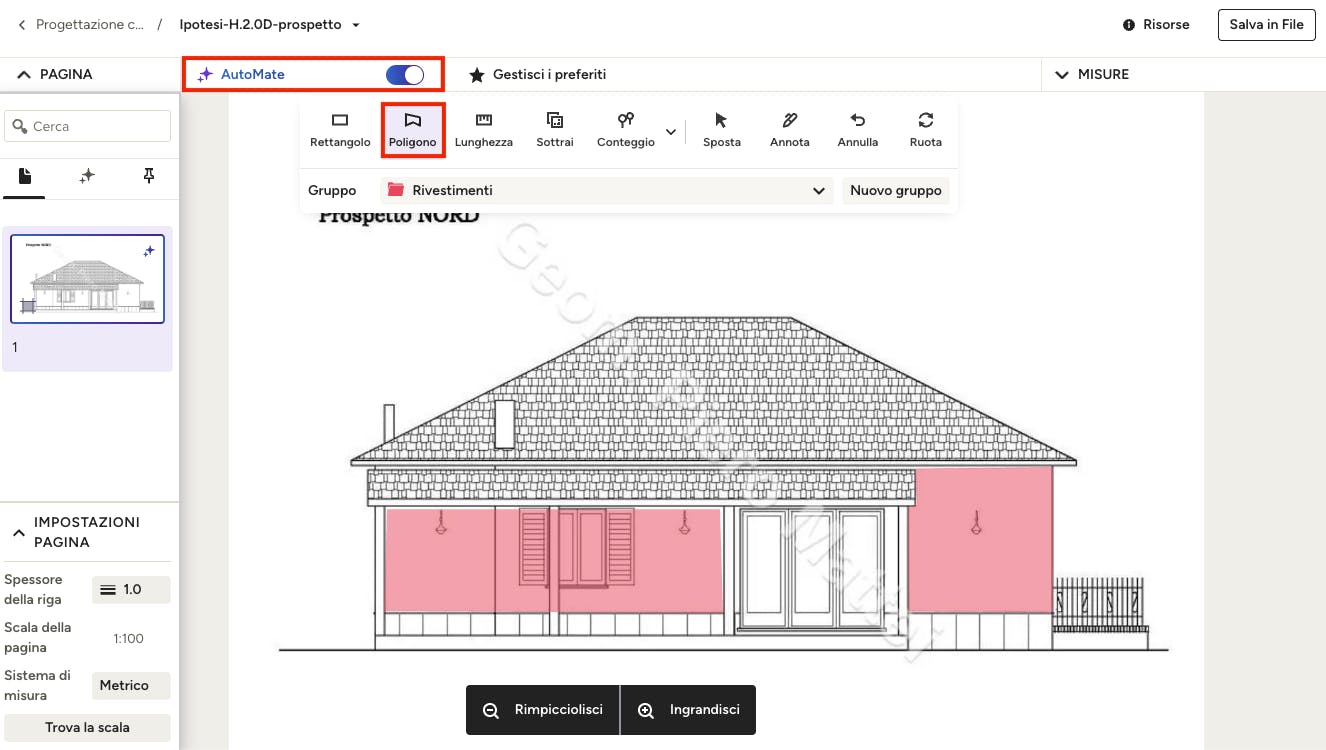

Per prospetti: se desideri utilizzare AI AutoMate per un prospetto, il processo è lo stesso. Clicca sull'icona del poligono nella barra degli strumenti, quindi seleziona il gruppo a cui desideri aggiungere le misurazioni. Passa con il mouse sull'area che desideri misurare sulla tua planimetria: AutoMate rileverà automaticamente lo spazio. Clicca una volta per confermare e aggiungerlo al box delle misure.

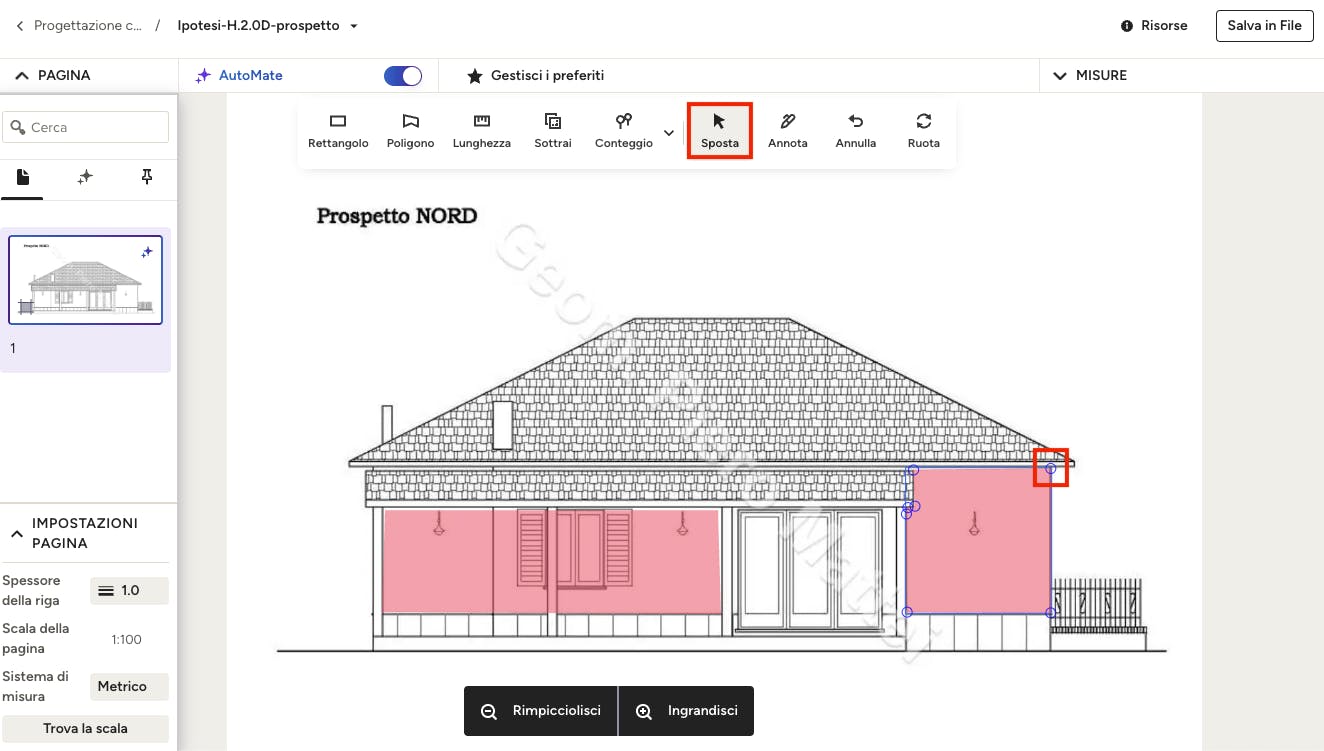

Se vuoi apportare modifiche alla misurazione automatica dell'area, seleziona l'icona "Sposta" nella barra degli strumenti, quindi fai clic sull'area che desideri adeguare manualmente. Questo ti mostrerà tutti i punti utilizzati per tracciare la misurazione, sui quali puoi fare clic e spostare.

Usare AutoMate sulla lunghezza

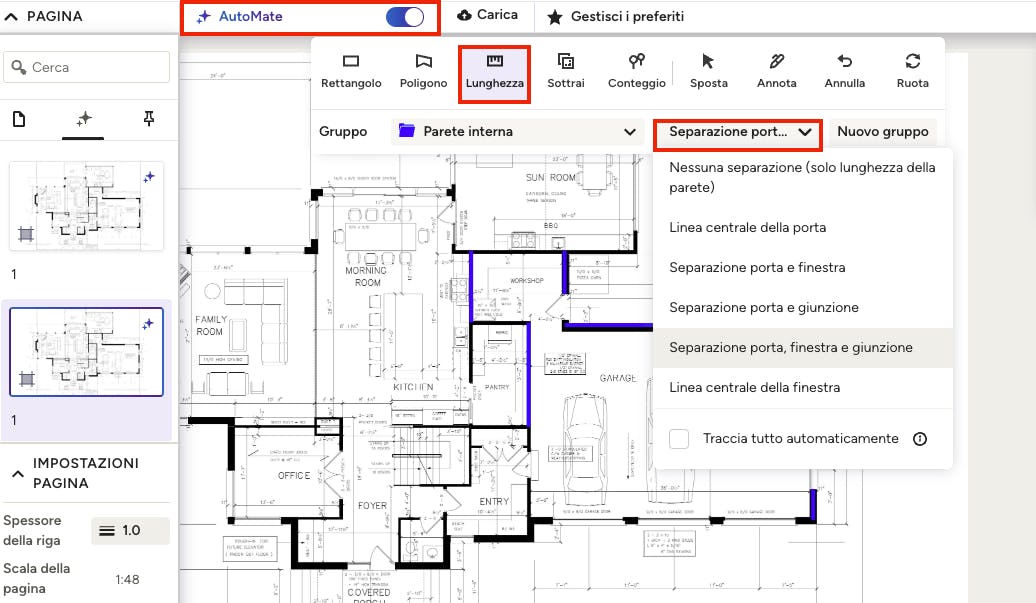

Clicca sull'icona della lunghezza nella tua barra degli strumenti, poi seleziona a quale gruppo vuoi aggiungere le misurazioni. Nel menu a tendina "Tipo di separazione", puoi definire come vuoi gestire le separazioni di finestra, porta o giunzione (parete). Le opzioni includono:

• Nessuna separazione: misura l'intera lunghezza della parete senza separazioni
• Linea centrale della porta: misura le aperture delle porte
• Linea centrale della finestra: misura le aperture delle finestre
• Separazione porta e finestra: misura l'intera lunghezza della parete con separazioni di porte e finestre
• Separazione porta e giunzione: misura l'intera lunghezza della parete con separazioni di porte e giunzioni
• Separazione porta, finestra e giunzione: misura l'intera lunghezza della parete con separazioni di porte, finestre e giunzioni

Clicca casella accanto a "Traccia tutto automaticamente" se desideri misurare tutto con un solo clic invece di tracciare ogni linea individualmente. NB: per utilizzare "Traccia automaticamente", dovrai selezionare un tipo di separazione dal menu a tendina.

Una volta che sei pronto a misurare, passa il cursore sulla lunghezza che vuoi misurare e clicca per creare la lunghezza e aggiungerla al box delle misure.

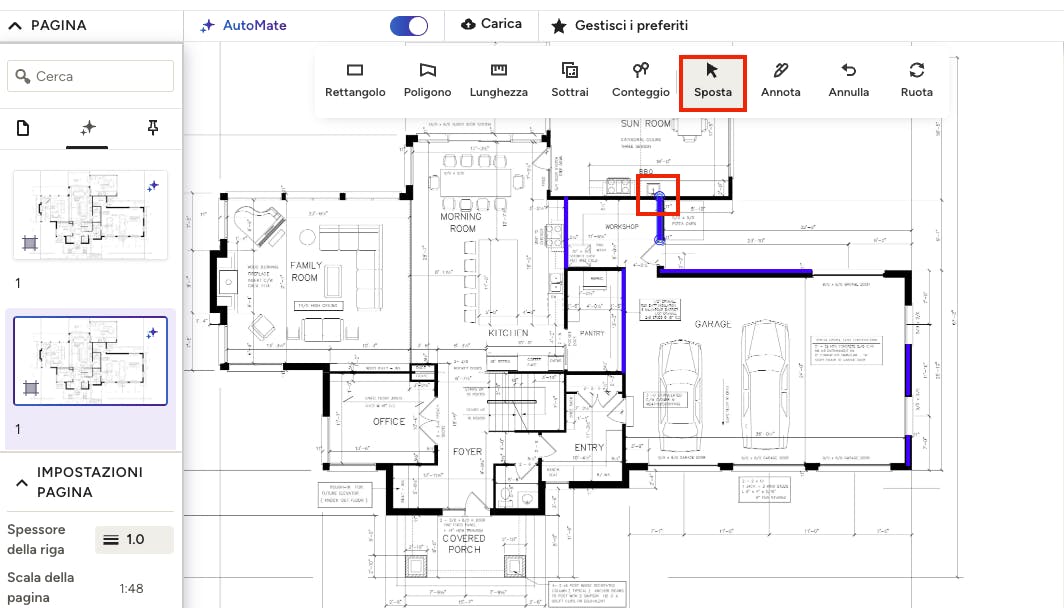

Se vuoi apportare modifiche a una misurazione automatica della lunghezza, seleziona l'icona "Sposta" nella barra degli strumenti, quindi clicca sulla misurazione che desideri adeguare manualmente. Questo ti mostrerà tutti i punti utilizzati per tracciare la misurazione, sui quali puoi fare clic e spostare.

Usare AutoMate sul conteggio

Il conteggio AutoMate consente di contare rapidamente oggetti specifici sulle planimetrie architettoniche, tra cui finestre, porte, armadi, servizi igienici, lavandini e vasche da bagno. È disponibile solo sulle pagine in cui è presente AutoMate.

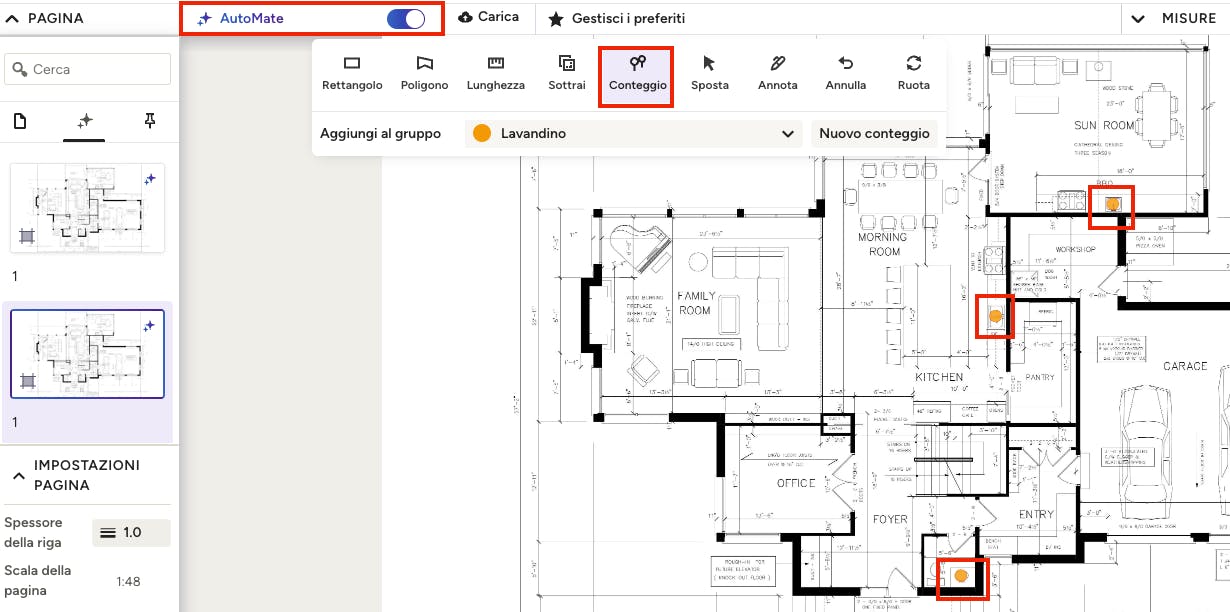

Per iniziare, clicca sull'icona del conteggio nella barra degli strumenti, quindi seleziona un gruppo dal menu a tendina. Per effettuare il conteggio con l'AI, passa il mouse sull'oggetto (ad esempio, un lavandino) nella planimetria. Se l'AI di AutoMate lo rileva, tutti gli oggetti corrispondenti verranno evidenziati. Clicca sull'oggetto e l'AI li conteggerà tutti in una volta sola.

Con tutti i tipi di misurazione, avrai sempre la possibilità di misurare qualsiasi cosa sul disegno con gli strumenti manuali. Se hai bisogno di aggiungere una misurazione specifica, puoi disattivare l'interruttore "AutoMate" e utilizzare gli strumenti normalmente.

Usare AutoMate per il riconoscimento dei simboli

Il riconoscimento dei simboli AI consente di contare rapidamente una vasta gamma di simboli presenti nei progetti elettrici o impiantistici, tra cui prese, interruttori, apparecchi di illuminazione e altri simboli tecnici. È disponibile su tutte le pagine, anche su quelle in cui AutoMate non è disponibile.

Con questa funzione, puoi cerchiare un'icona direttamente nella tua planimetria e il nostro sistema rileverà automaticamente tutti i simboli simili presenti nel disegno. Puoi quindi rivedere le corrispondenze, confermare che siano corrette e AutoMate le identificherà e le conterà automaticamente sul disegno.

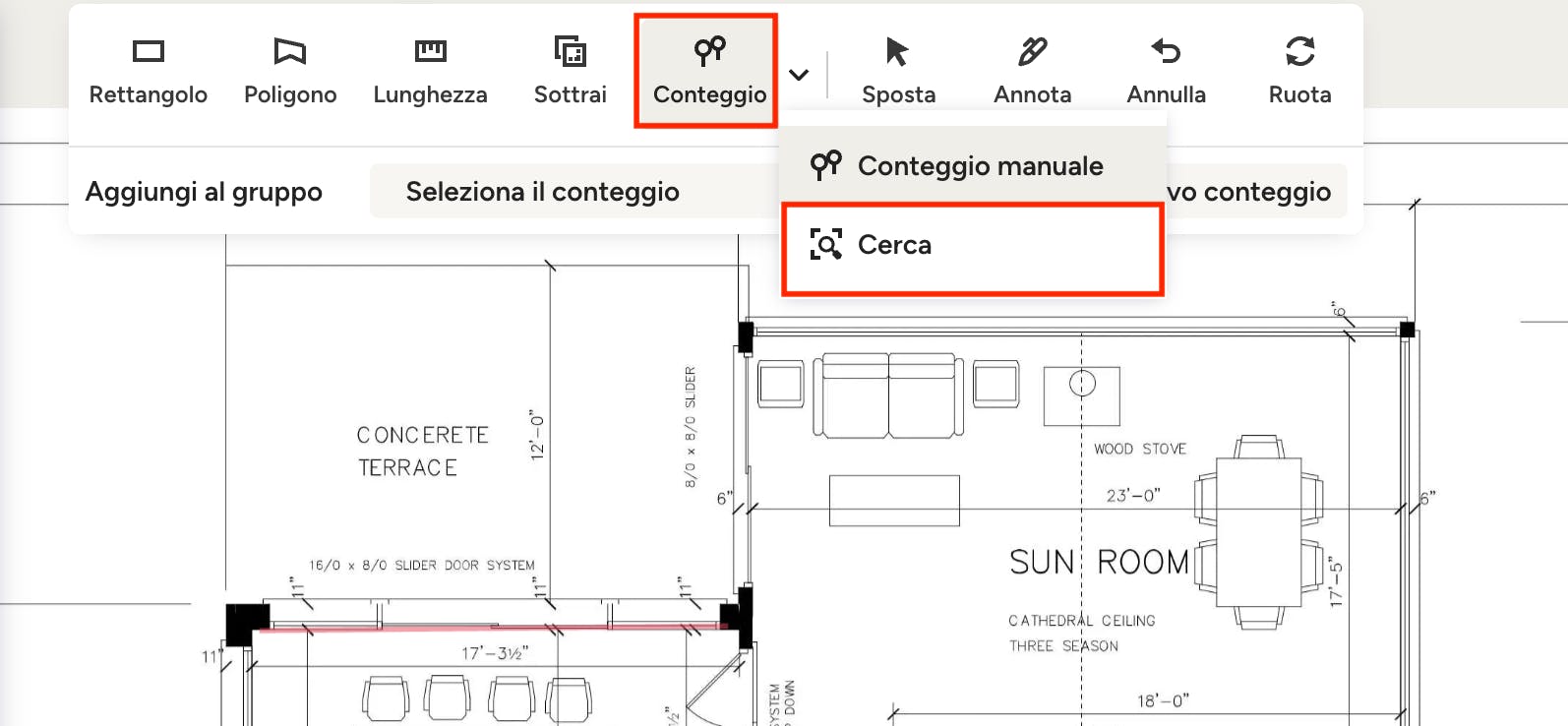

Per iniziare, selezionare l'icona "Conteggio", quindi selezionare "Cerca" dal menu a discesa.

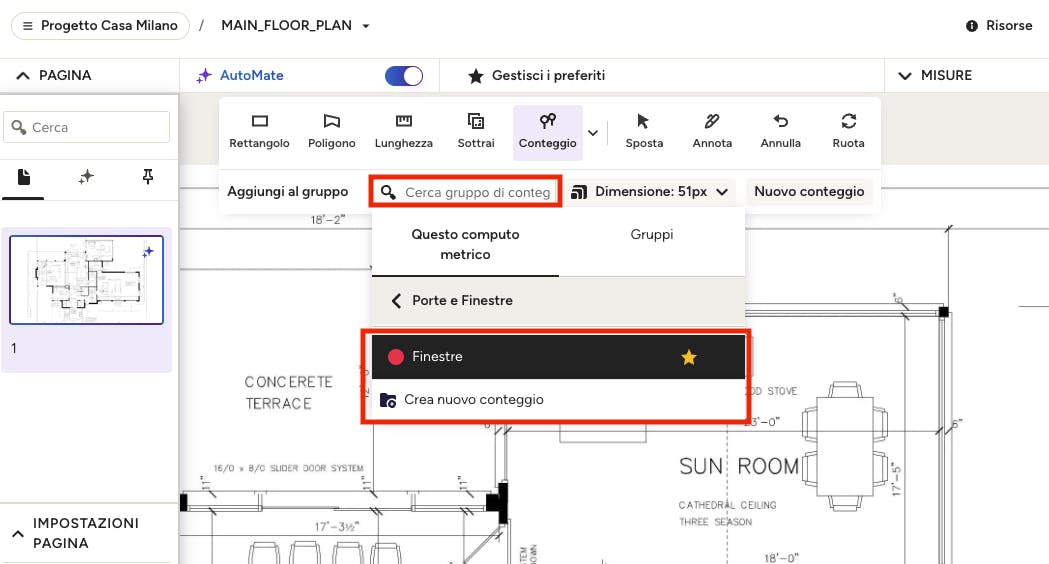

Affinché il riconoscimento dei simboli funzioni, devi selezionare un gruppo di conteggio esistente oppure crearne uno nuovo.

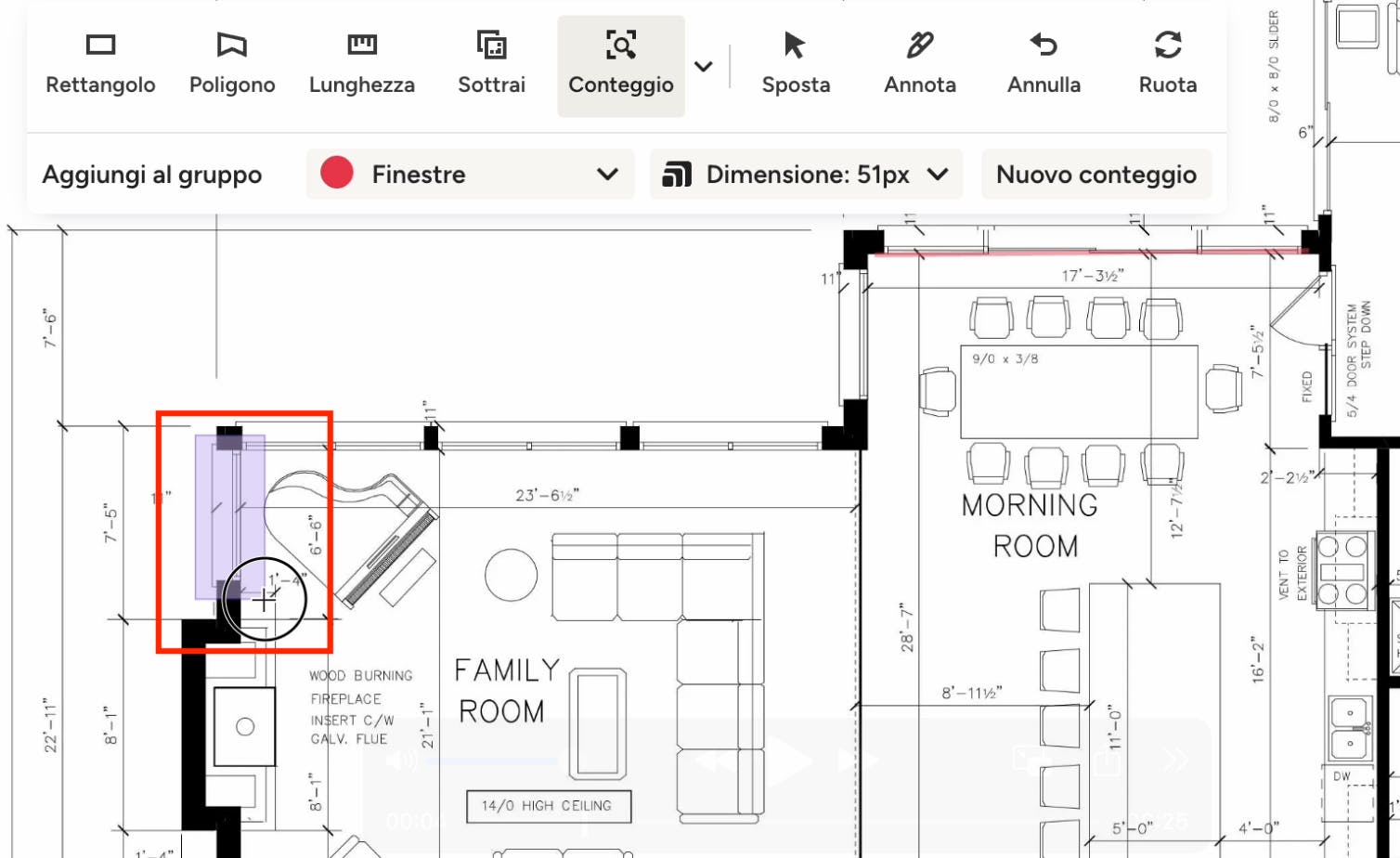

Successivamente, disegna un riquadro aderente direttamente sulla planimetria attorno al simbolo che desideri contare. Per ottenere risultati ottimali, assicurati di:

• cerchiare il simbolo il più stretto possibile;
• evitare di includere testo circostante, dimensioni o annotazioni;
• evitare di cerchiare più simboli contemporaneamente;
• selezionare un esempio chiaro e ben definito.

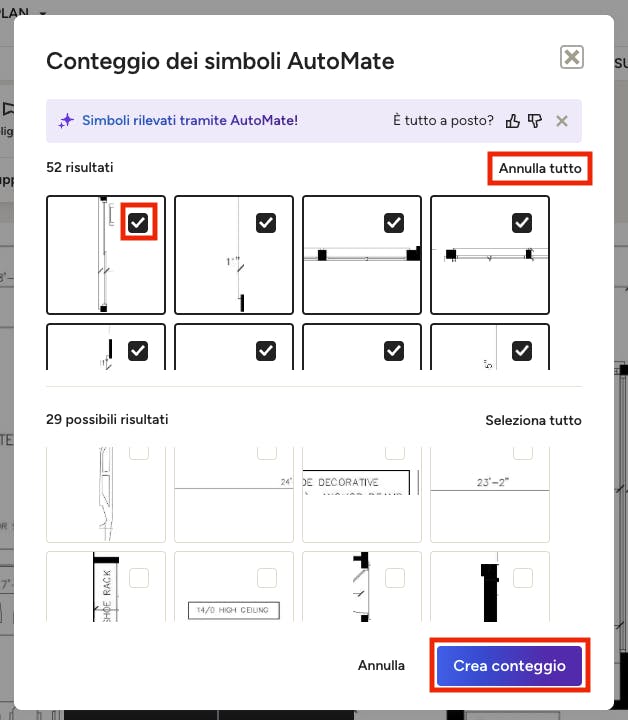

Verrà visualizzata una nuova schermata che mostra le corrispondenze dei simboli, incluse quelle dirette e quelle possibili. Se i risultati non sono precisi, prova a selezionare un esempio di simbolo più nitido, a restringere la selezione o a ingrandire l'immagine prima di effettuare la selezione.

Per impostazione predefinita, tutte le corrispondenze dirette saranno selezionate. Clicca su "Annulla tutto" per deselezionare tutti i simboli del gruppo. Seleziona la casella di controllo accanto ai simboli che desideri includere o deselezionala se desideri escluderli.

Seleziona "Crea conteggio" per salvare.

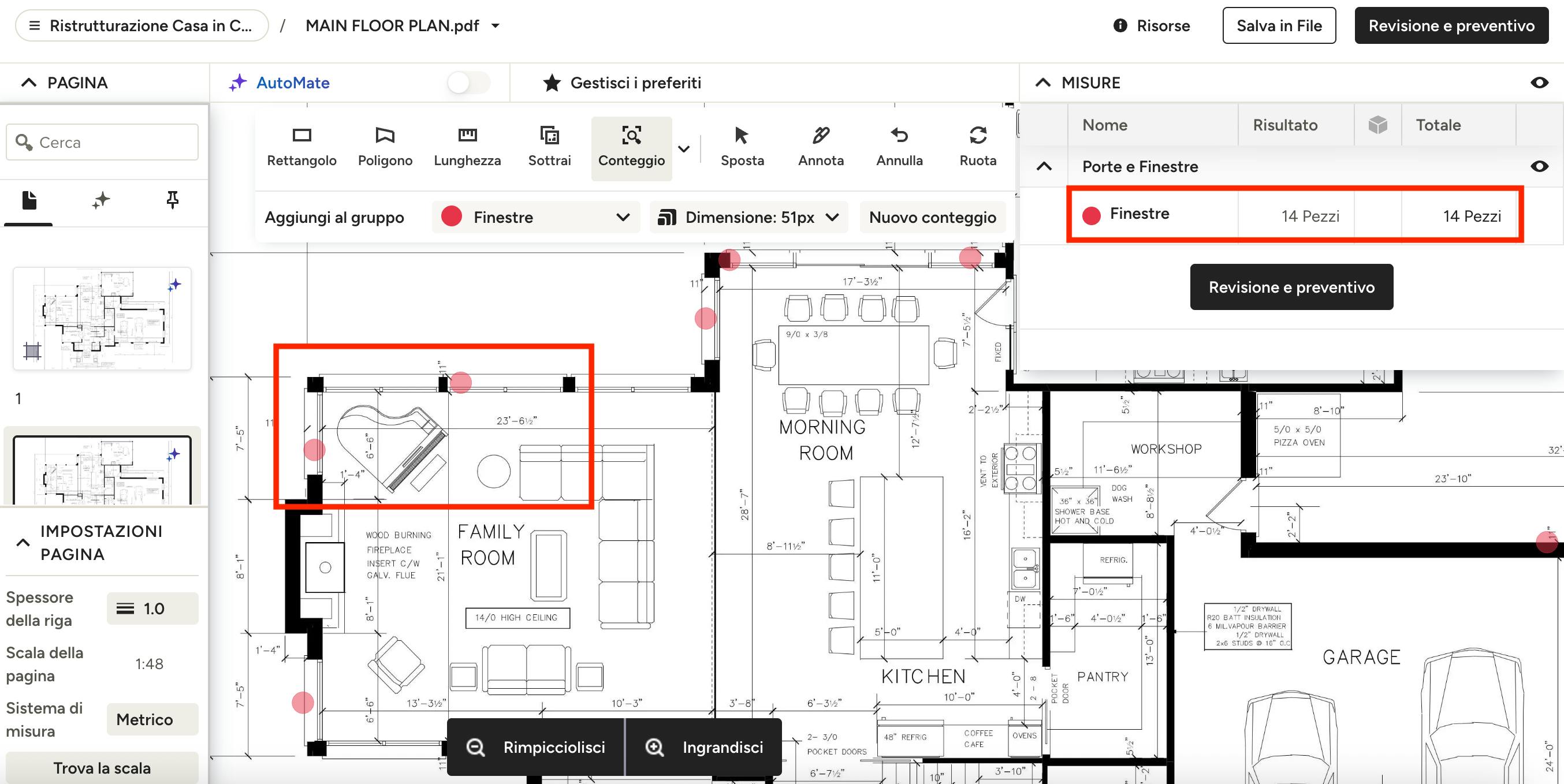

Ora potrai vedere le icone identificate nella tua planimetria e il conteggio dei gruppi per quel simbolo specifico apparirà nel tuo box delle misure.
