Coma aggiungere annotazioni alla tua planimetria 3D
Ultimo aggiornamento:
Le annotazioni ti consentono di aggiungere didascalie dettagliate, appunti e frecce direzionali direttamente sulle tue planimetrie 3D. In questo modo, ogni specifica, dettaglio sui materiali e istruzione di installazione si trova esattamente dove serve. Che tu stia documentando le aree da demolire, segnalando le scelte relative alle finiture o aggiungendo appunti generali sul progetto per il tuo team o il cliente, le annotazioni mantengono le tue planimetrie chiare e pronte per la comunicazione.
Panoramica sulle annotazioni
Le annotazioni sono disponibili solo nelle visualizzazioni "Planimetria 2D" e "Prospetti". Non sono ancora supportate nella visualizzazione "Planimetria 3D". Le annotazioni sono visibili per impostazione predefinita, ma è possibile disattivarle nelle impostazioni della planimetria (maggiori dettagli di seguito).
Ci sono tre diversi strumenti di annotazione che puoi usare nella tua planimetria 3D, a seconda dello scopo:
- Annotazione: una combinazione di freccia e testo. Usala per indicare un elemento specifico nella tua planimetria ed etichettarlo con specifiche, materiali o istruzioni.
- Casella di testo: solo testo, senza freccia. Ideale per creare leggende, appunti generali o specifiche di lavoro ai margini della tua planimetria.
- Freccia: una freccia direzionale autonoma. Utilizzala per attirare l'attenzione su più elementi o per indicare una direzione senza testo aggiuntivo.
NB: per i nomi degli spazi, utilizza sempre lo strumento "Etichetta dello spazio" che garantisce l'accuratezza dei tuoi preventivi e dei tuoi report. Le annotazioni sono destinate alle specifiche e alle didascalie.
Esaminiamo ciascuna opzione.
Aggiungere un'annotazione

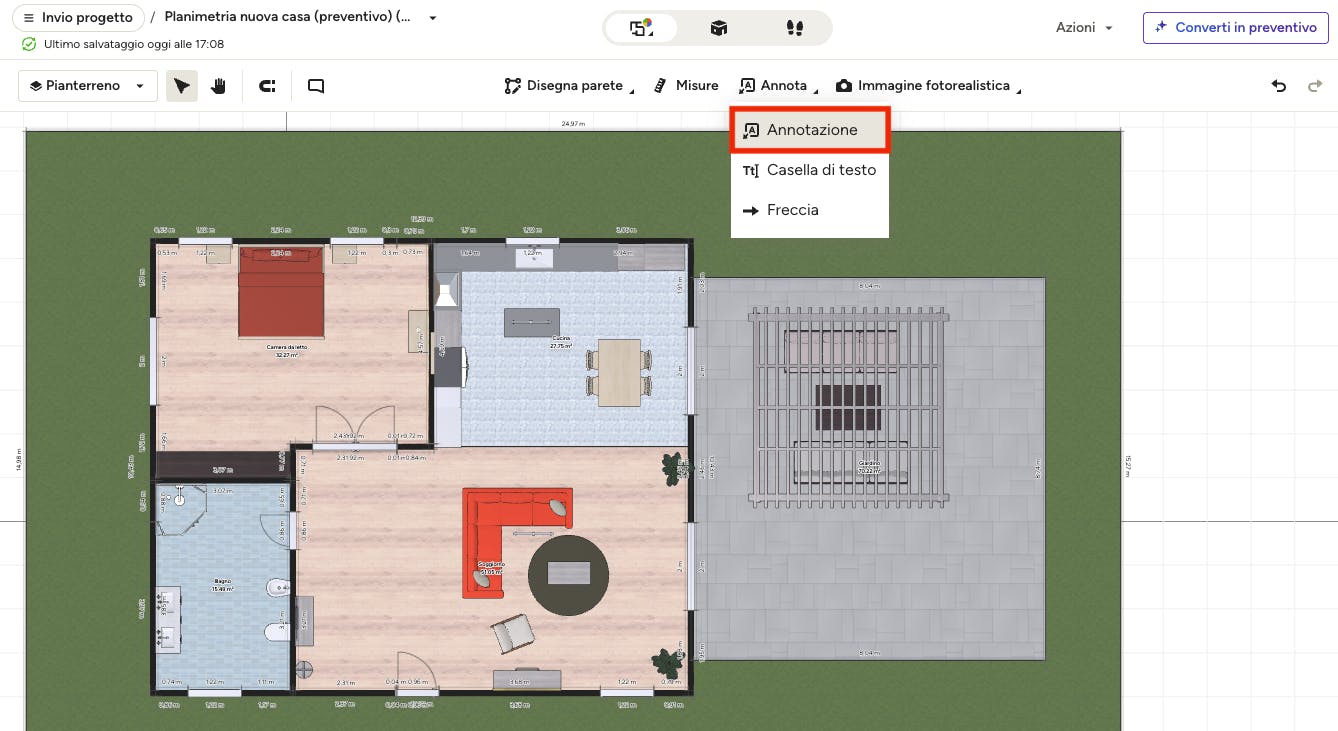

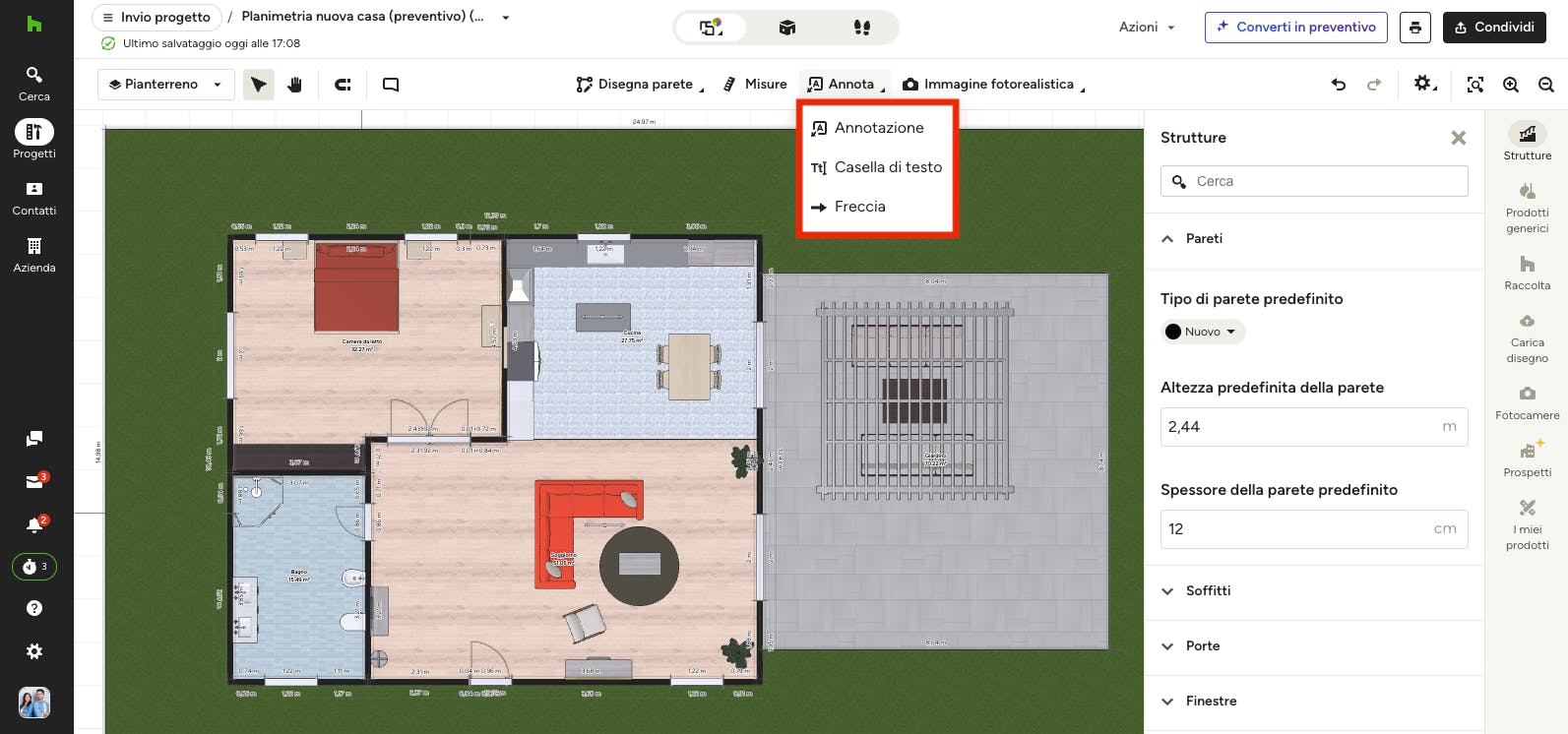

Per aggiungere una nuova annotazione che includa sia una casella di testo che una freccia, apri la planimetria 3D corrispondente. Seleziona "Annota" nella barra degli strumenti in alto, quindi seleziona "Annotazione" dal menu a tendina.
Fai clic una volta sulla planimetria nel punto in cui desideri posizionare la punta della freccia: questo è l'elemento che stai indicando (ad esempio, una parete, un elemento fisso, un mobile o un'area di materiale).

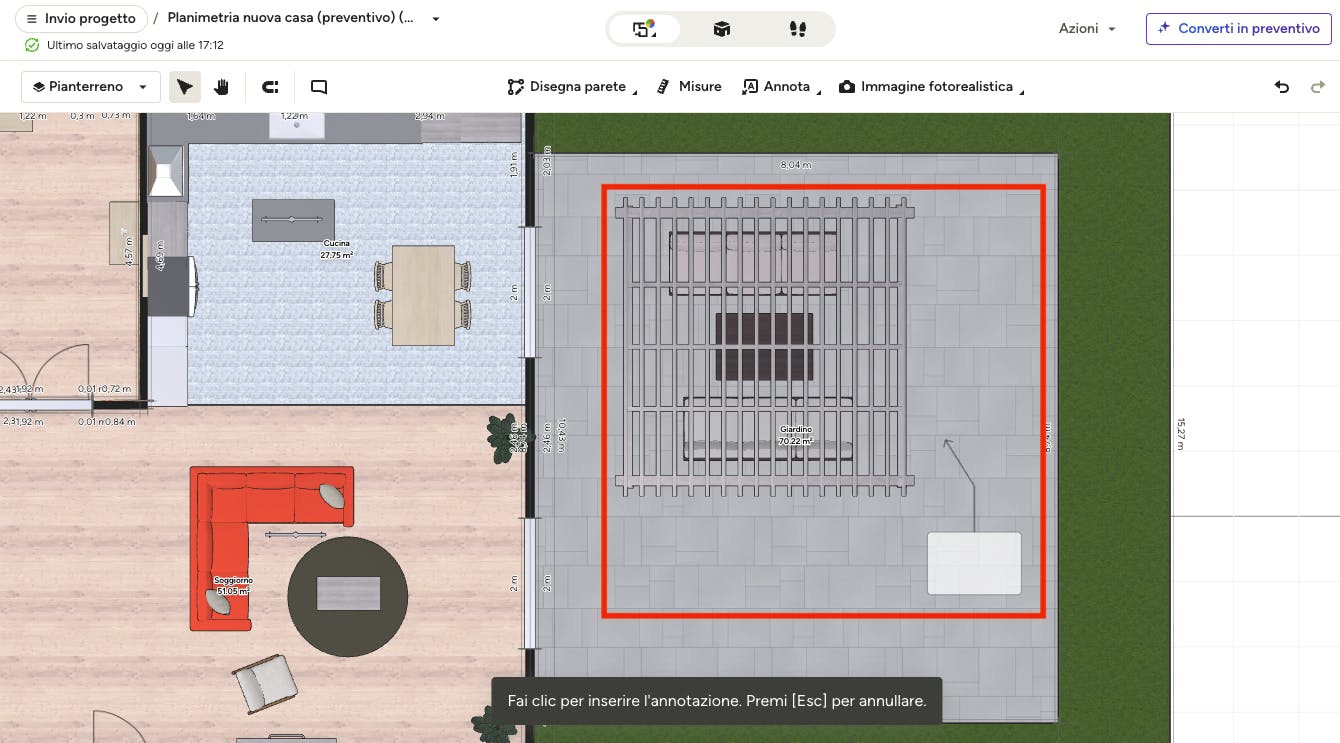

Sposta il mouse nell'area in cui desideri che appaia la casella di testo. Fai clic una seconda volta per posizionare la casella di testo: ora apparirà collegata alla freccia, come mostrato di seguito.
Consiglio: puoi sempre modificare la posizione della freccia o della casella di testo dopo il posizionamento iniziale. Per farlo, clicca e trascina la casella di testo o la punta della freccia e riposizionala in un'altra area.

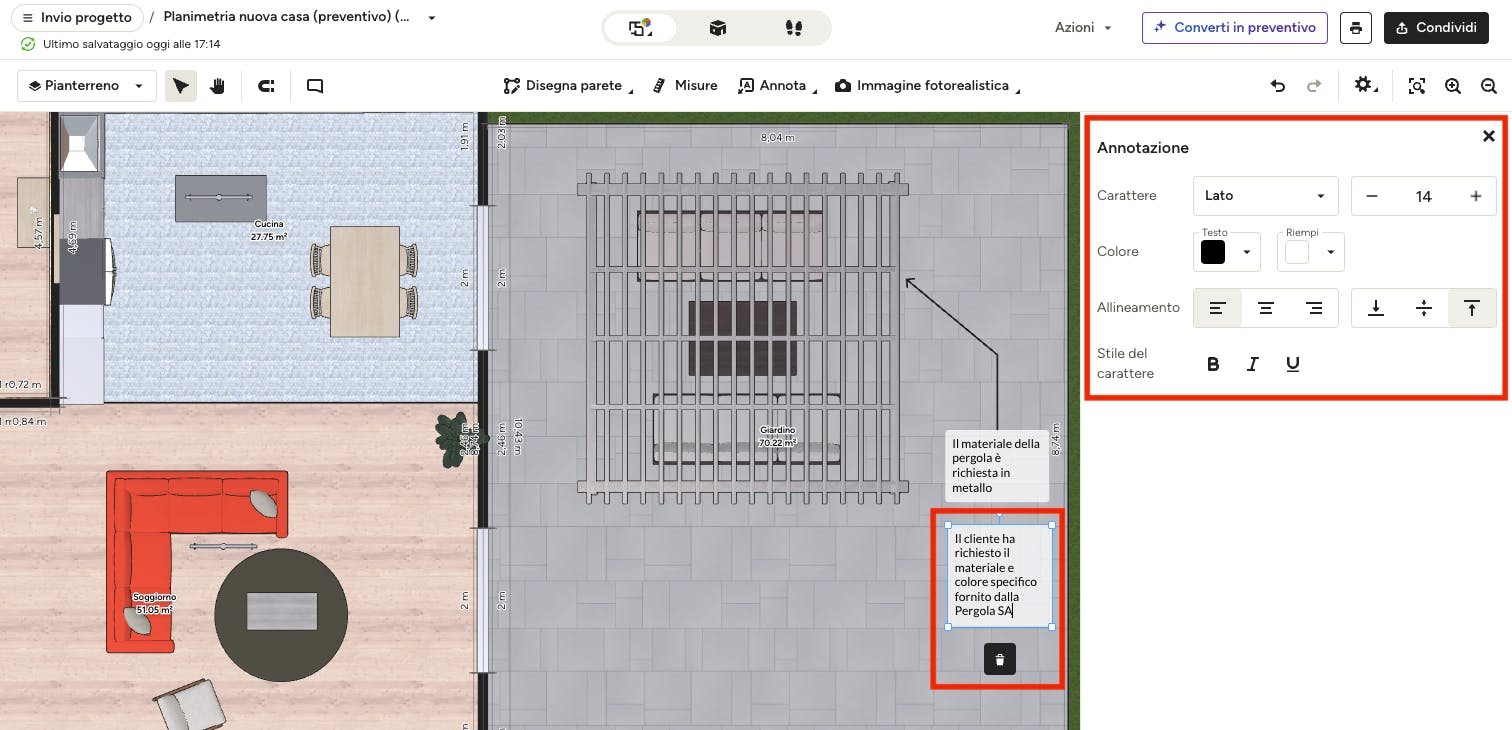

Digita il testo dell'annotazione direttamente nella casella di testo. Nel menu a destra puoi modificare la formattazione: tipo e dimensione del carattere, colore del carattere e della casella di testo, allineamento e stile del carattere.
Una volta che hai terminato, clicca fuori dalla casella di testo. Se desideri rimuovere la casella di testo, clicca sull'icona del cestino.
Aggiungere una casella di testo

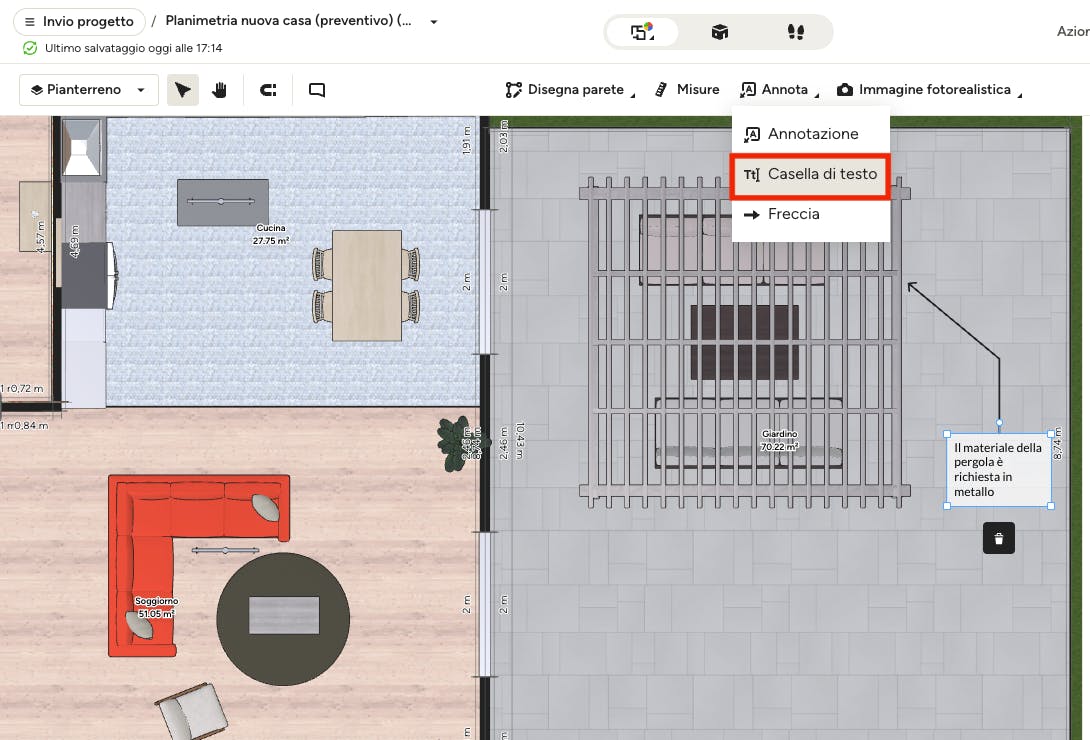

Per aggiungere una nuova casella di testo che contenga solo testo senza frecce, apri la planimetria 3D corrispondente. Seleziona "Annota" nella barra degli strumenti in alto, quindi seleziona "Casella di testo" dal menu a tendina.
Posiziona il mouse nell'area in cui desideri inserire la casella di testo, quindi fai clic una volta per inserirla. La casella di testo apparirà ora sulla tua planimetria: se necessario, puoi fare clic per spostarla.

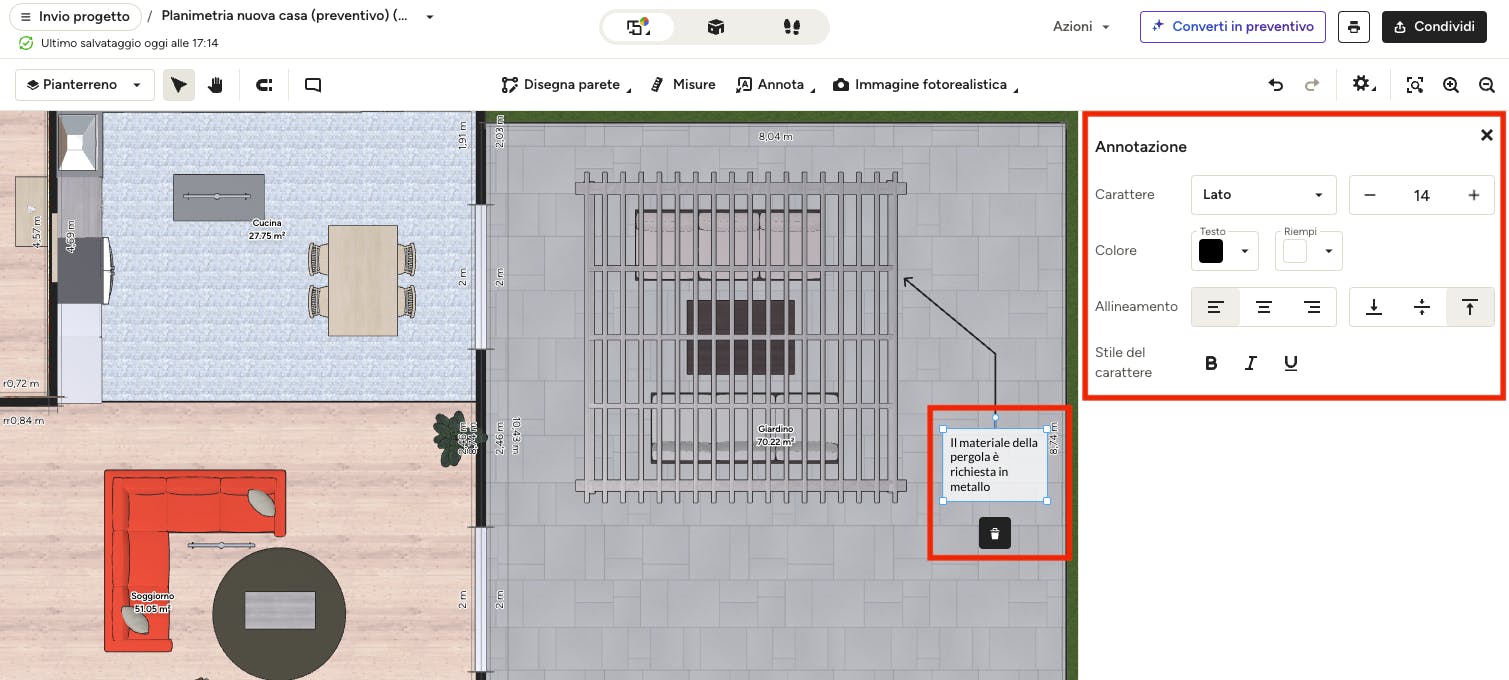

Digita il testo direttamente nella casella di testo. Nel menu a destra puoi modificare la formattazione: tipo e dimensione del carattere, colore del carattere e della casella di testo, allineamento e stile del carattere.
Una volta che hai terminato, clicca fuori dalla casella di testo. Se desideri rimuovere la casella di testo, clicca sull'icona del cestino.
Aggiungere una freccia

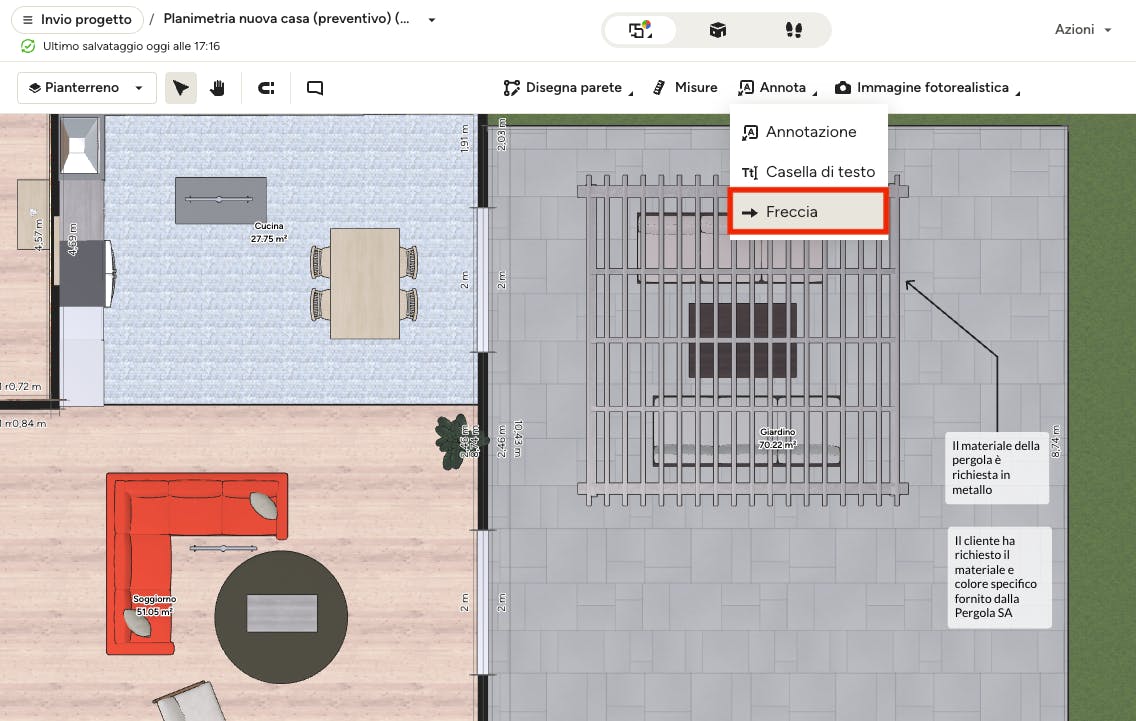

Per aggiungere una nuova freccia che includa solo la freccia senza testo, apri la planimetria 3D corrispondente. Seleziona "Annota" nella barra degli strumenti in alto, quindi seleziona "Freccia" dal menu a tendina.
Fai clic una volta sulla planimetria nel punto in cui desideri che la freccia indichi: questo è l'elemento o la direzione che stai evidenziando (ad esempio, una parete, un elemento fisso, un mobile o un'area di materiale).

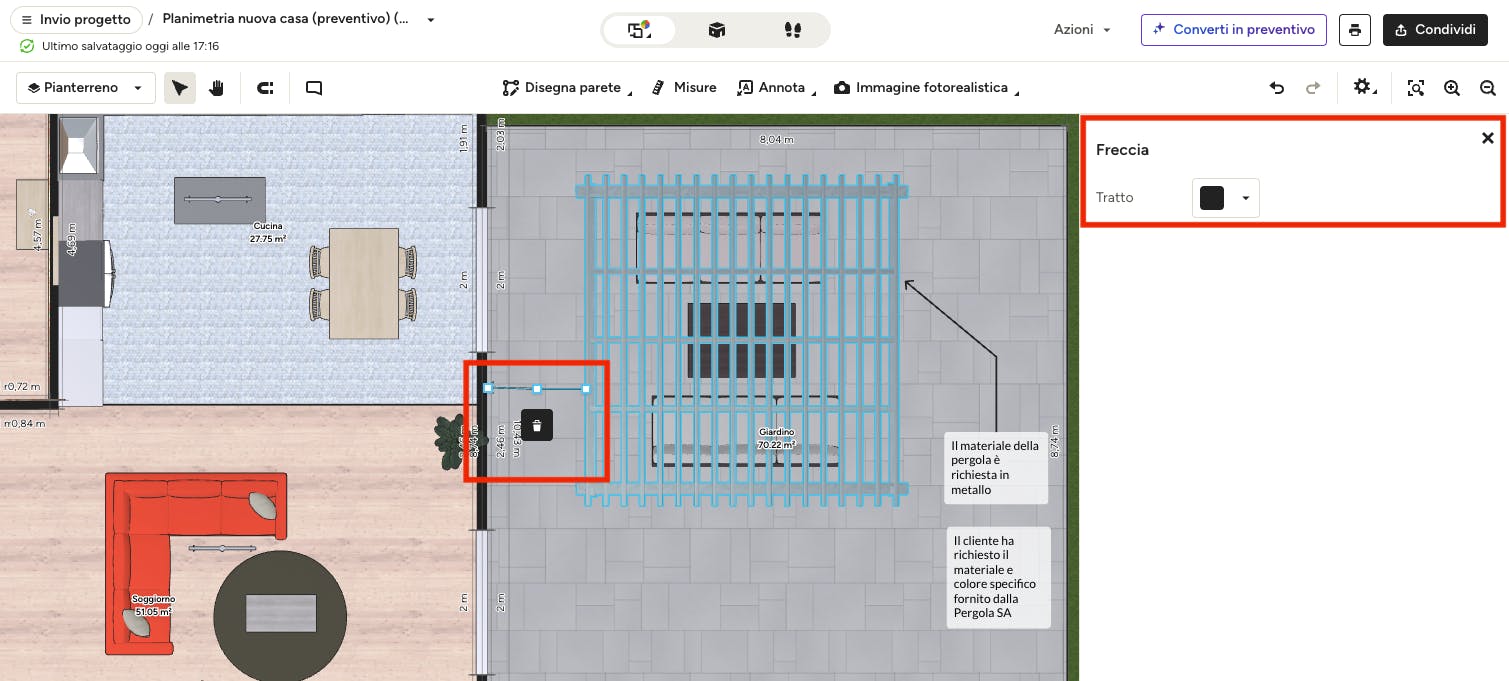

Sposta il mouse sull'area in cui desideri che la freccia termini, quindi clicca una seconda volta. Nel menu a destra, puoi modificare il colore della freccia.
Una volta che hai completato, clicca fuori dalla freccia. Se desideri rimuovere la freccia, clicca sull'icona del cestino.
Modificare le annotazioni nelle impostazioni
Sebbene le annotazioni siano attivate per impostazione predefinita, è possibile disattivarle per condividere una versione pulita della planimetria senza l'ingombro dei simboli di riferimento. In questo modo le annotazioni esistenti verranno nascoste, ma non rimosse.

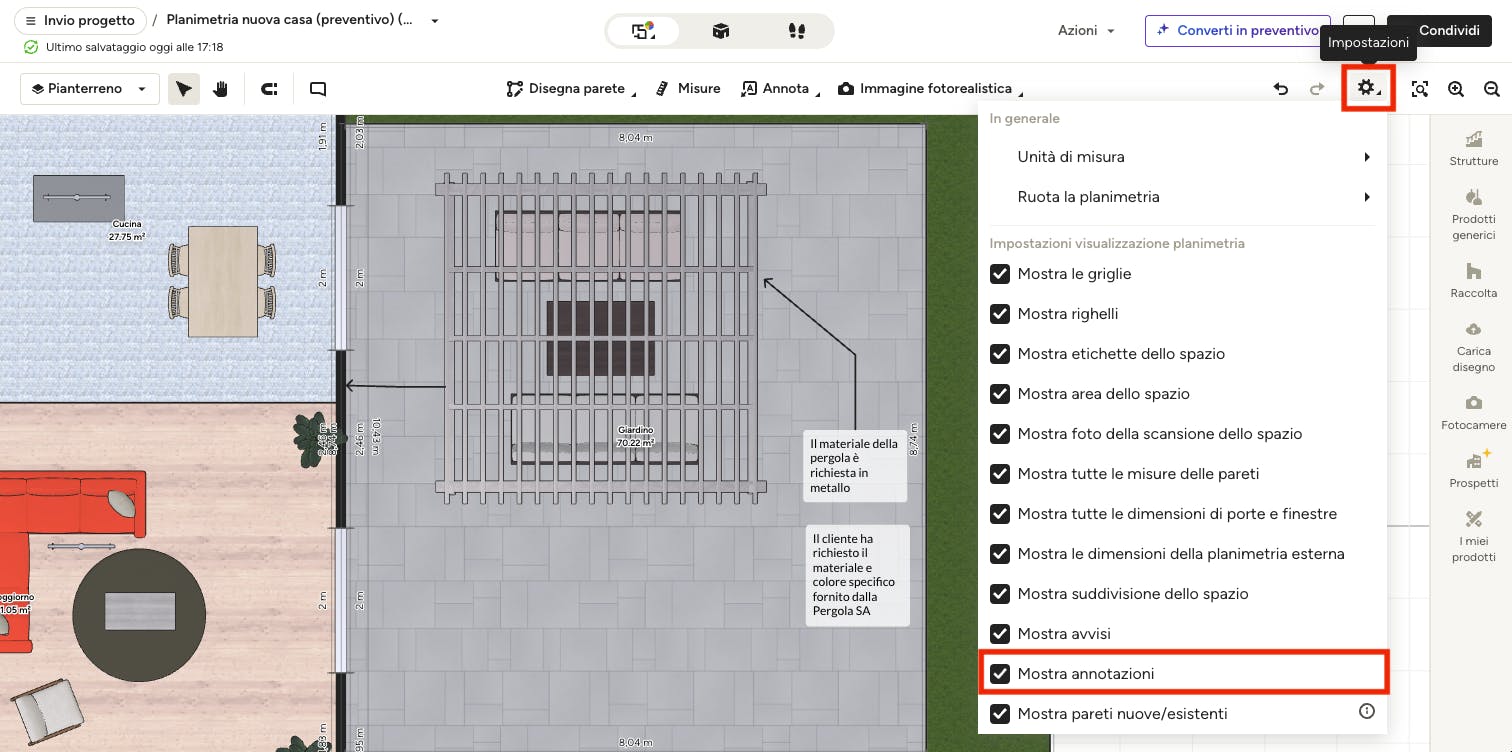

Per farlo, clicca sull'icona a forma di ingranaggio delle "Impostazioni" nella parte superiore della planimetria. Nel menu a tendina, deseleziona la casella di controllo accanto a "Mostra annotazioni".

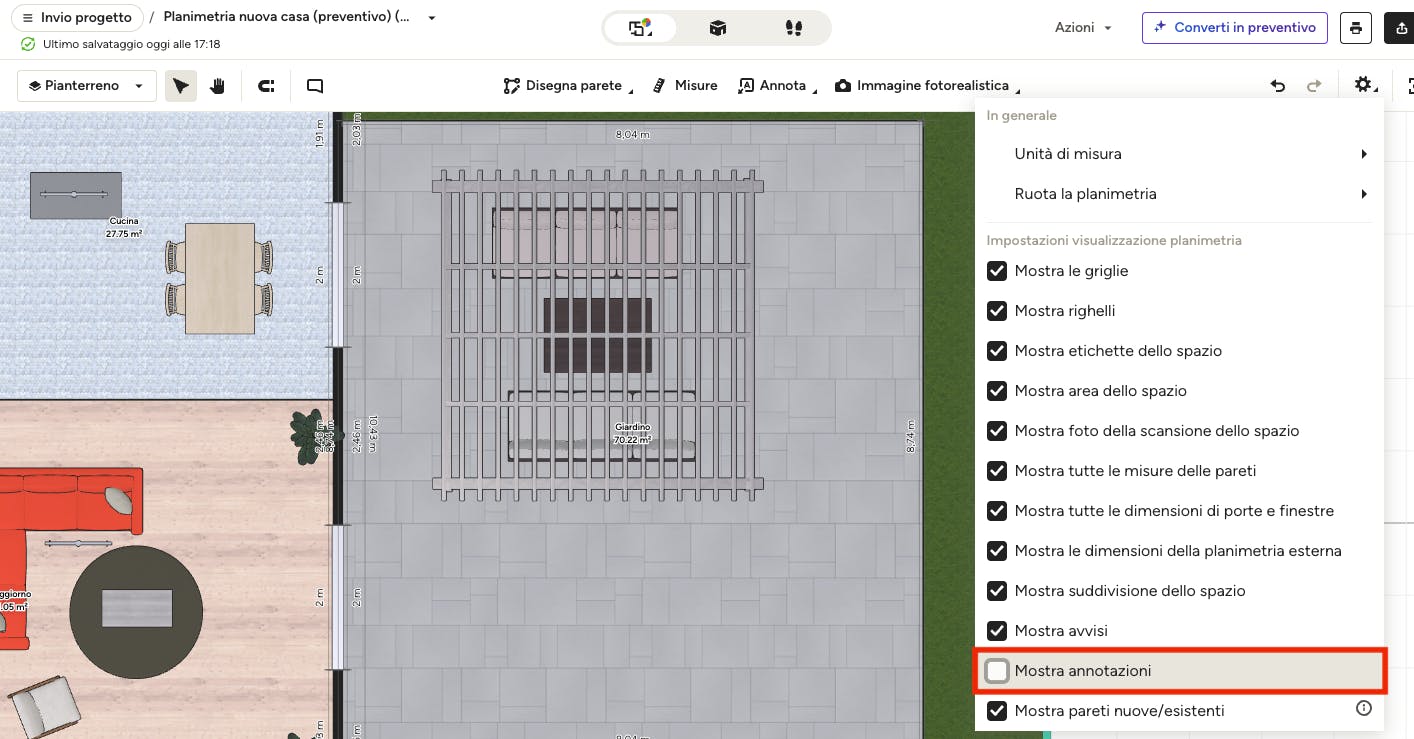

Tutte le annotazioni esistenti scompariranno dalla visualizzazione (come mostrato di seguito). Puoi riattivarle facilmente selezionando nuovamente la casella "Mostra annotazioni".
NB: se aggiungi una nuova annotazione mentre le annotazioni sono disattivate, tutte le annotazioni riappariranno automaticamente, consentendo di determinarne al meglio la posizione.
Condividere annotazioni
Se le annotazioni sono attivate, saranno visibili a chiunque con cui condividi la tua planimetria, inclusi clienti e membri del team. Saranno visibili anche quando stampi la tua planimetria 3D.
Se non desideri includere le annotazioni quando condividi o stampi, puoi deselezionare la casella di controllo "Mostra annotazioni" nelle impostazioni della tua planimetria 3D (come indicato sopra).
Leggi Come condividere una planimetria 3D e inserirvi commenti o Come stampare una planimetria 3D per saperne di più.
