Come disegnare pareti con lunghezze, angoli e collegamenti accurati

Disegnare pareti

Per iniziare, crea le tue pareti. A tale proposito, seleziona il pulsante "Disegna parete" nella barra degli strumenti in alto. Clicca sulla griglia per iniziare a disegnare la parete, poi clicca nuovamente per completare la parete.

Per terminare il disegno delle pareti e continuare con altre azioni nella planimetria 3D, fai clic sul pulsante "Seleziona" nella barra degli strumenti superiore.

Etichettare pareti

Per garantire l'accuratezza della planimetria 3D e di eventuali preventivi che crei, puoi contrassegnare le pareti con le diciture "Nuova" o "Esistente". Queste distinzioni visive migliorano la leggibilità della planimetria e facilitano la comunicazione dell'ambito del progetto ai fini della pianificazione e dell'ottenimento dei permessi.

Parete nuova o esistente

Man mano che disegni le pareti, puoi contrassegnarle come "Nuove" o "Esistenti" nonché "Interne" o "Esterne". Le pareti "Nuove" vengono visualizzate in nero pieno, mentre quelle "Esistenti" appaiono in grigio con un contorno nero.

Per impostazione predefinita, le pareti disegnate da zero vengono contrassegnate come "Nuove". Le pareti importate da una scansione dello spazio o da un'importazione 2D vengono contrassegnate di default come "Esistenti".

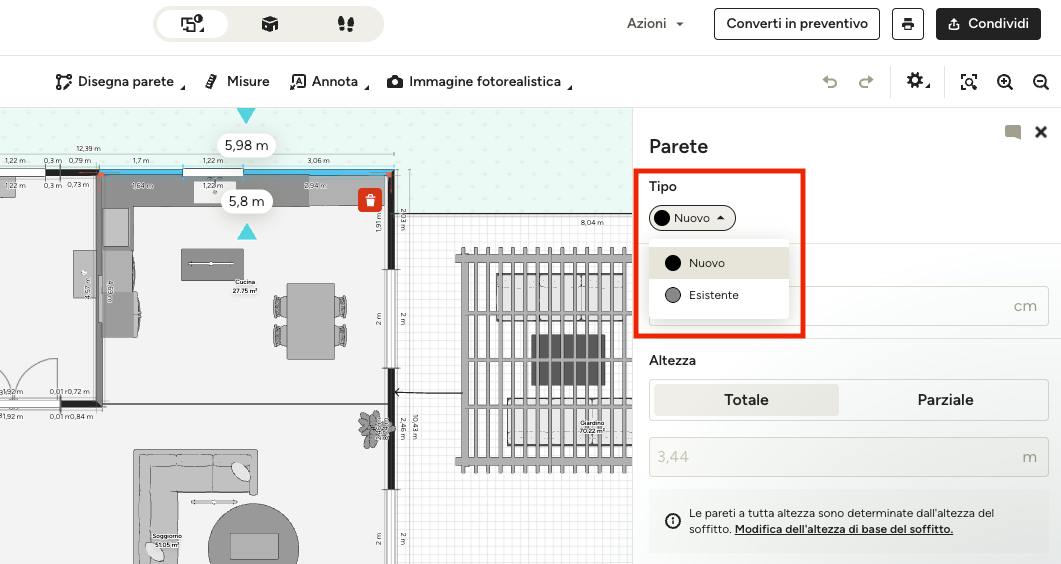

Per modificare l'etichetta di una parete, selezionala e scegli "Nuova" o "Esistente" dal menu a discesa nel pannello di destra. Puoi anche impostare questa opzione prima di iniziare a disegnare la parete.

Le etichette delle pareti "Nuove" ed "Esistenti" possono essere attivate o disattivate nelle impostazioni della planimetria 3D. Leggi la guida Come regolare le impostazioni delle planimetrie 3D per saperne di più.

Quando converti una planimetria 3D in un preventivo, le pareti verranno classificate come "Nuove" o "Esistenti". Ciò semplifica la generazione di preventivi accurati e specifici per l'ambito di intervento, senza necessità di un ordinamento manuale.

Parete interna o esterna

I lati delle pareti vengono classificati come interni o esterni in base alla loro posizione nella planimetria. Questa classificazione avviene automaticamente durante la creazione della planimetria, quindi non è necessario alcun passaggio aggiuntivo per l'etichettatura.

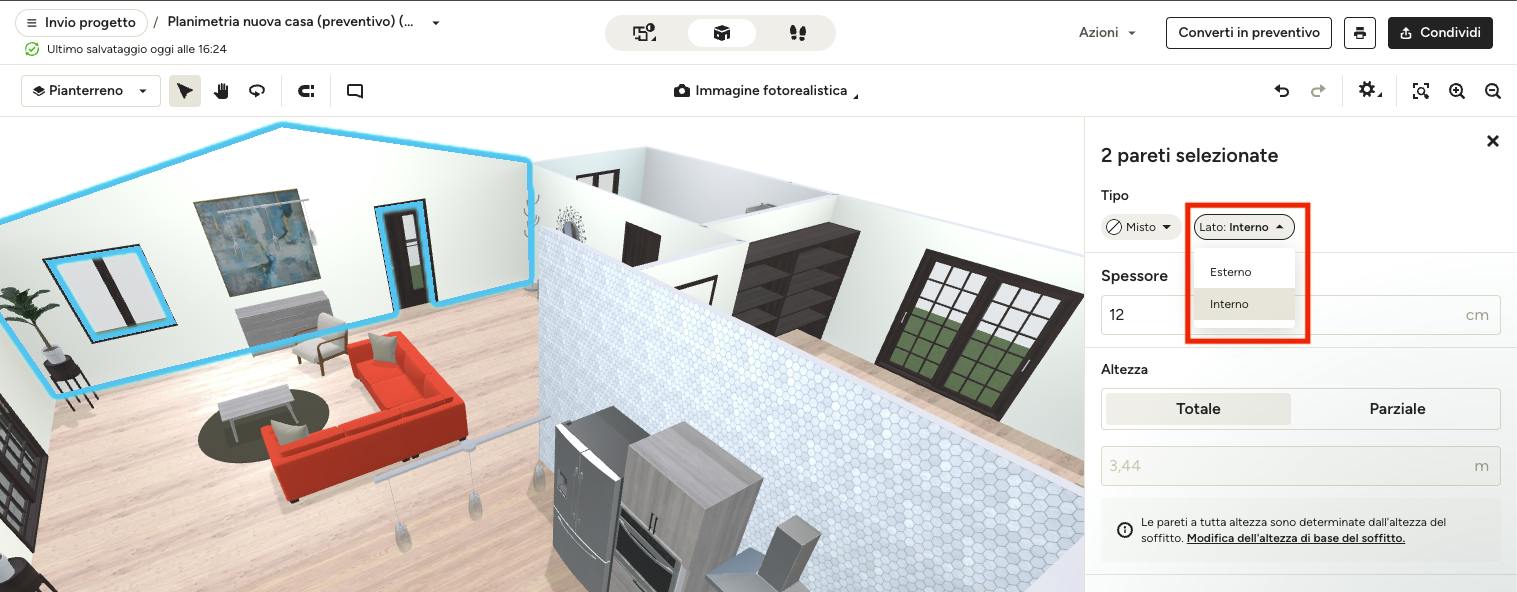

Per modificare la classificazione di un lato della parete, seleziona la parete esclusivamente nella "Visualizzazione 3D" e aggiorna la classificazione dal menu a tendina "Lato" nel pannello di destra (come mostrato di seguito).

Inserire misure precise delle pareti

Quando aggiungi una nuova parete o clicchi su una parete esistente, puoi inserire le misure precise in vari modi.

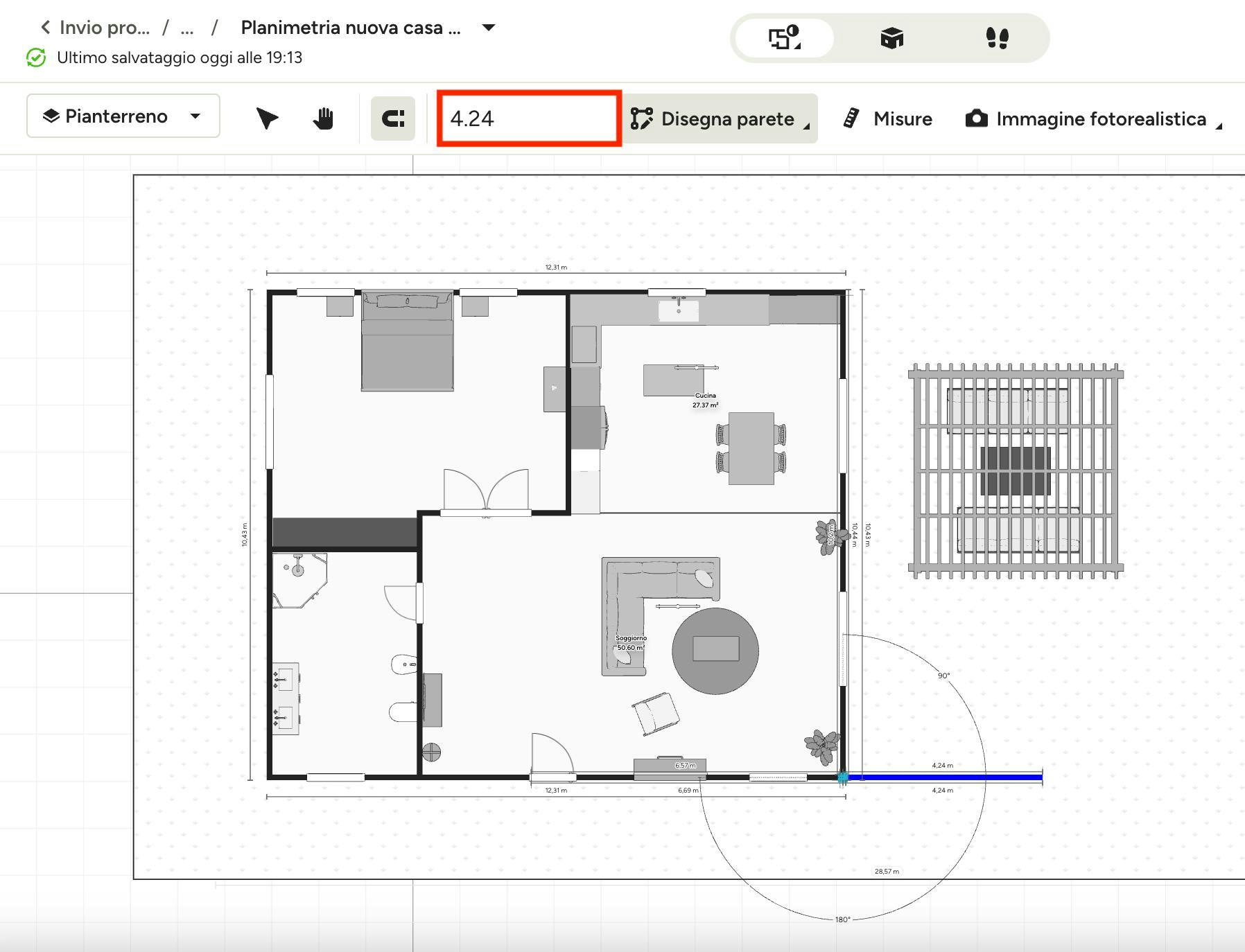

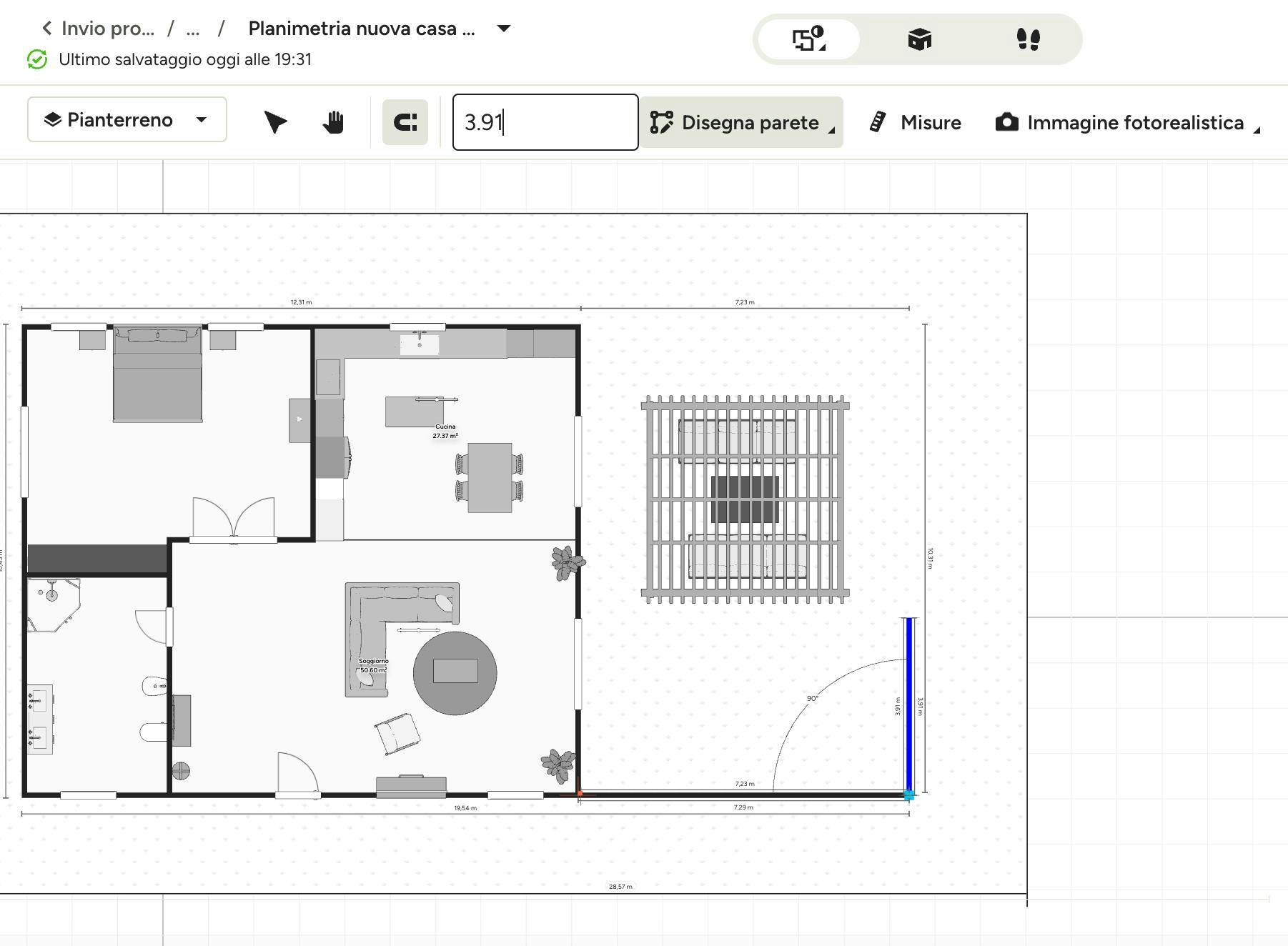

Per primo, puoi digitare la lunghezza sulla tastiera al momento che disegni la riga. La parete si aggiornerà adattandosi a quella lunghezza.

Tieni presente che la lunghezza immessa si riferisce alla linea centrale della lunghezza della parete, poiché le lunghezze dei lati esterno e interno della parete potrebbero leggermente differire a seconda dello spessore della parete e del numero di angoli.

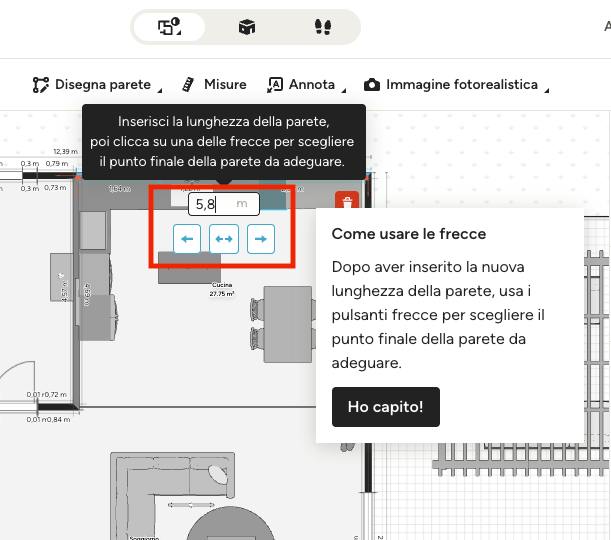

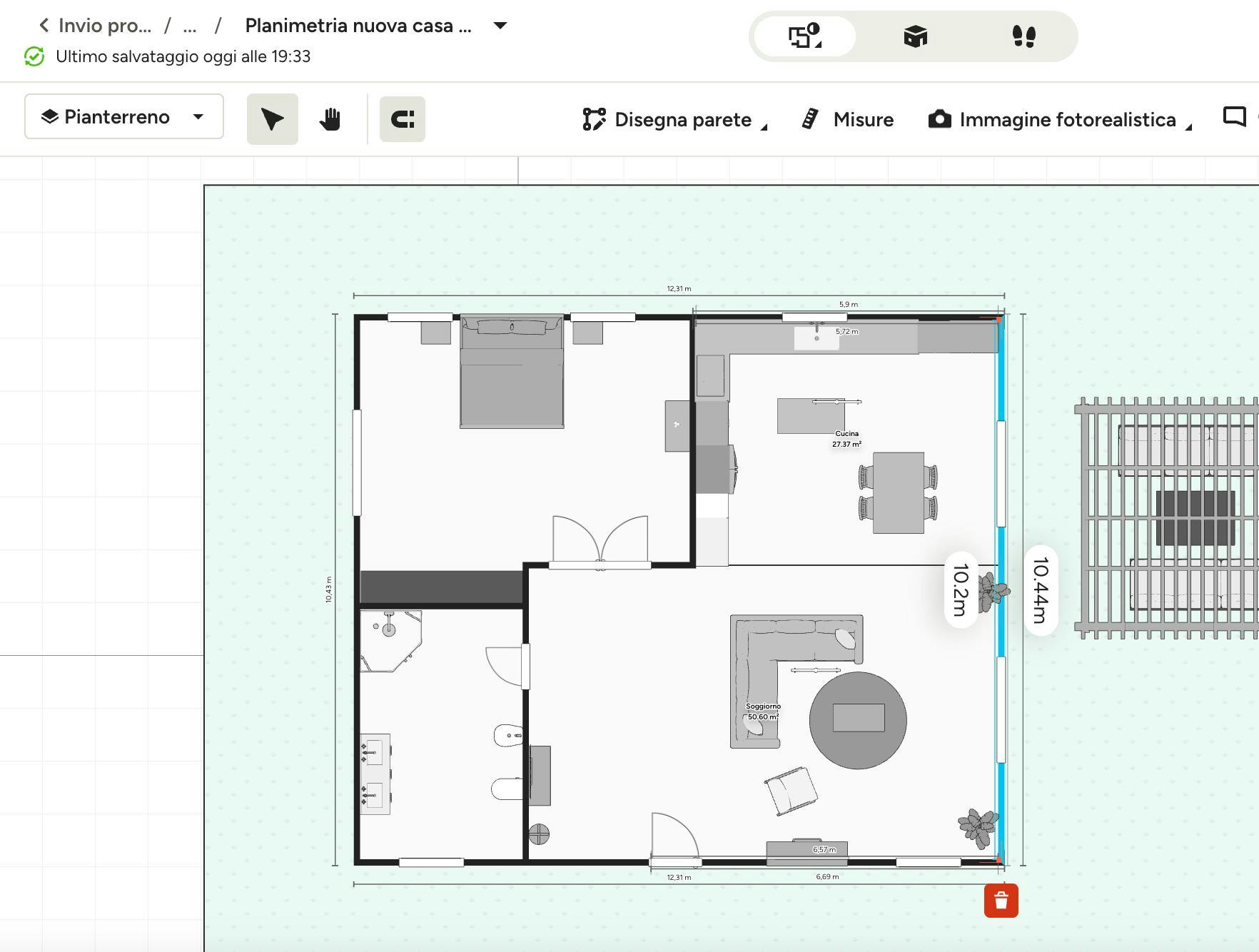

Puoi anche adeguare la lunghezza della parete direttamente nella griglia stessa. Dopo aver tracciato la linea, clicca sulla misura della parete e digita la lunghezza esatta nella casella di testo. Puoi utilizzare le frecce per scegliere quale estremità della parete spostare.

Nell'esempio riportato di seguito, desidero modificare la parete orizzontale per ampliare la cucina. Ho modificato la misura della lunghezza della parete nella casella di testo. Se desidero estendere la lunghezza della parete in modo uguale su entrambi i lati, selezionerò il pulsante con la doppia freccia al centro. Se desidero estenderla solo sul lato sinistro, selezionerò il pulsante con la freccia sinistra. Se desidero estenderla solo sul lato destro, selezionerò il pulsante con la freccia destra.

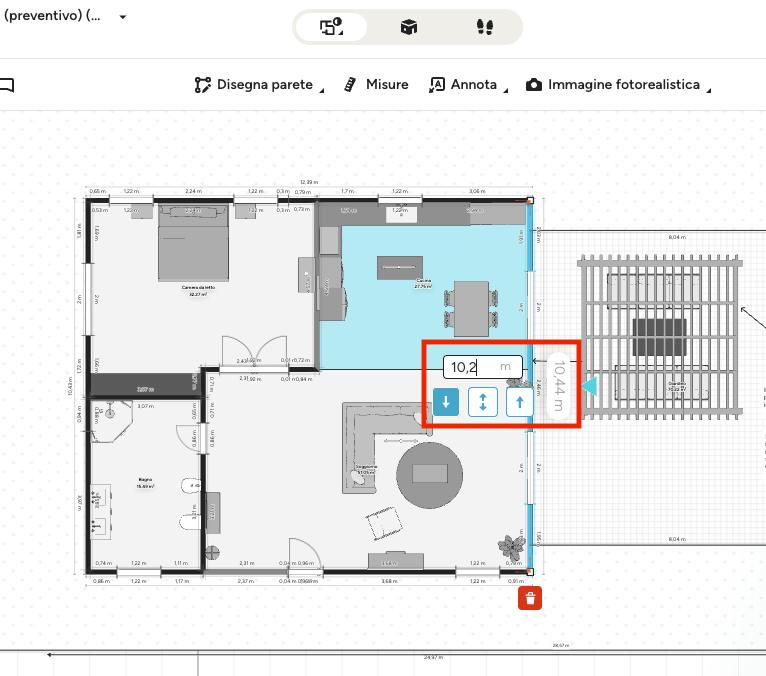

Lo stesso vale per la riduzione della lunghezza di una parete. Se voglio accorciare la lunghezza della parete per adattarla alle dimensioni ridotte della cucina, modificherò la misura della lunghezza della parete nella casella di testo. Nell'esempio riportato di seguito, è presente una parete verticale. Voglio rimuovere la lunghezza in eccesso della parete dalla parte inferiore dello spazio, quindi selezionerò la freccia in basso. Se voglio ridurre la lunghezza della parete in modo uguale sia nella parte superiore che in quella inferiore, selezionerò il pulsante con la doppia freccia. Se voglio ridurre la lunghezza della parete solo nella parte superiore, selezionerò la freccia in alto.

Tracciare pareti perfettamente dritte

Usa le linee di tracciamento rosse per guidarti a disegnare i tuoi muri in linea retta. Le linee di tracciamento rosse appariranno sulla griglia con posizioni parallele e perpendicolari alle altre pareti. Appariranno nella griglia anche gli angoli delle pareti.

Trascinare pareti mantenendole collegate

Se devi spostare una parete mantendola collegata con le pareti adiacenti, basta cliccare sulla parete che desideri modificare e trascinarla dove desideri. La parete rimarrà collegata alle altre e con la stessa angolazione.

Cambiare l'angolo della parete

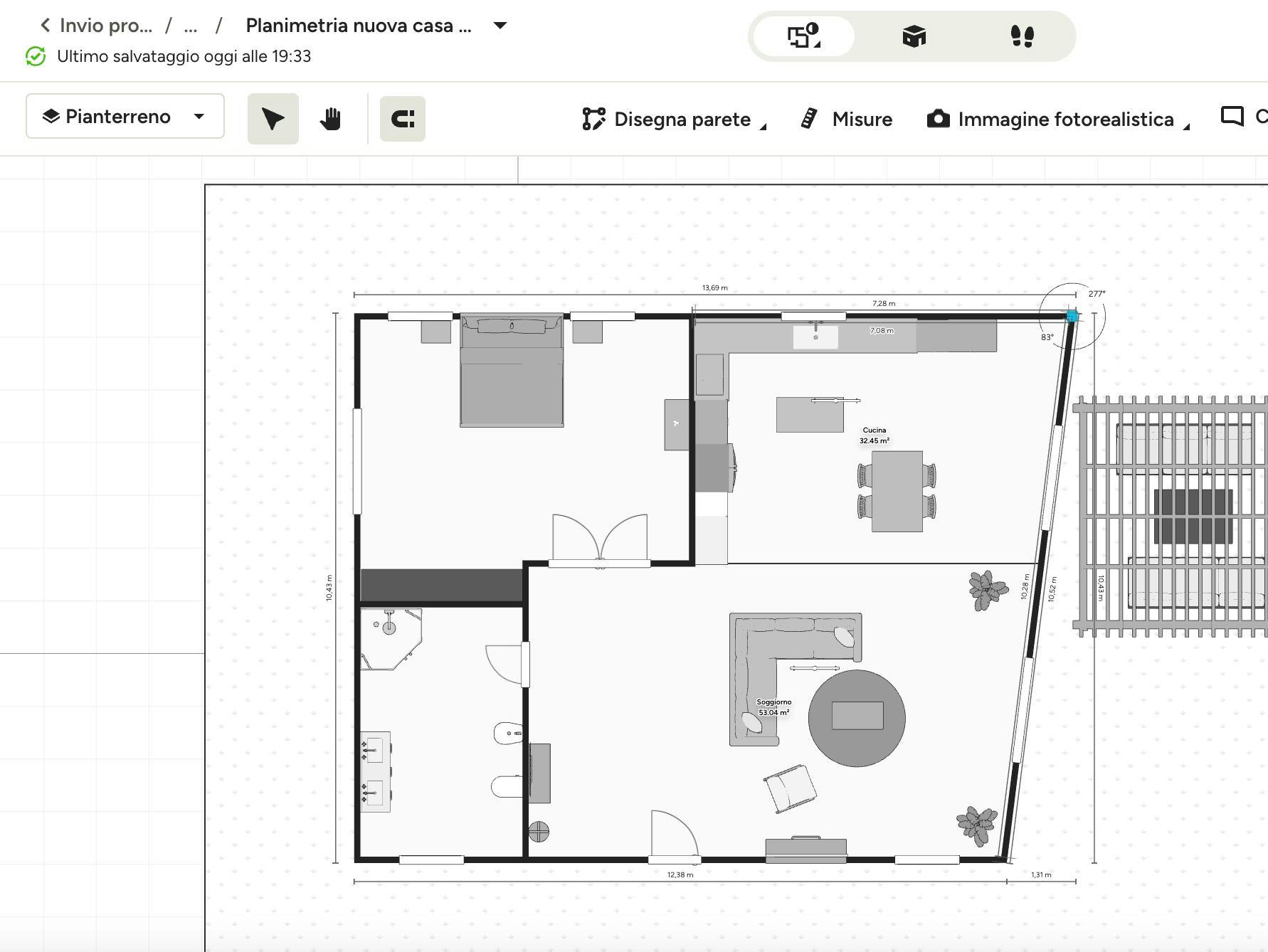

Puoi anche cambiare l'angolo della parete mantenendola collegata alle pareti adiacenti. Basta cliccare su un angolo della parete e trascinarlo dove desideri.

Adeguare l'unità di misura

Se desideri modificare l'unità di misura preferita, puoi farlo in qualsiasi momento nelle impostazioni della planimetria 3D.

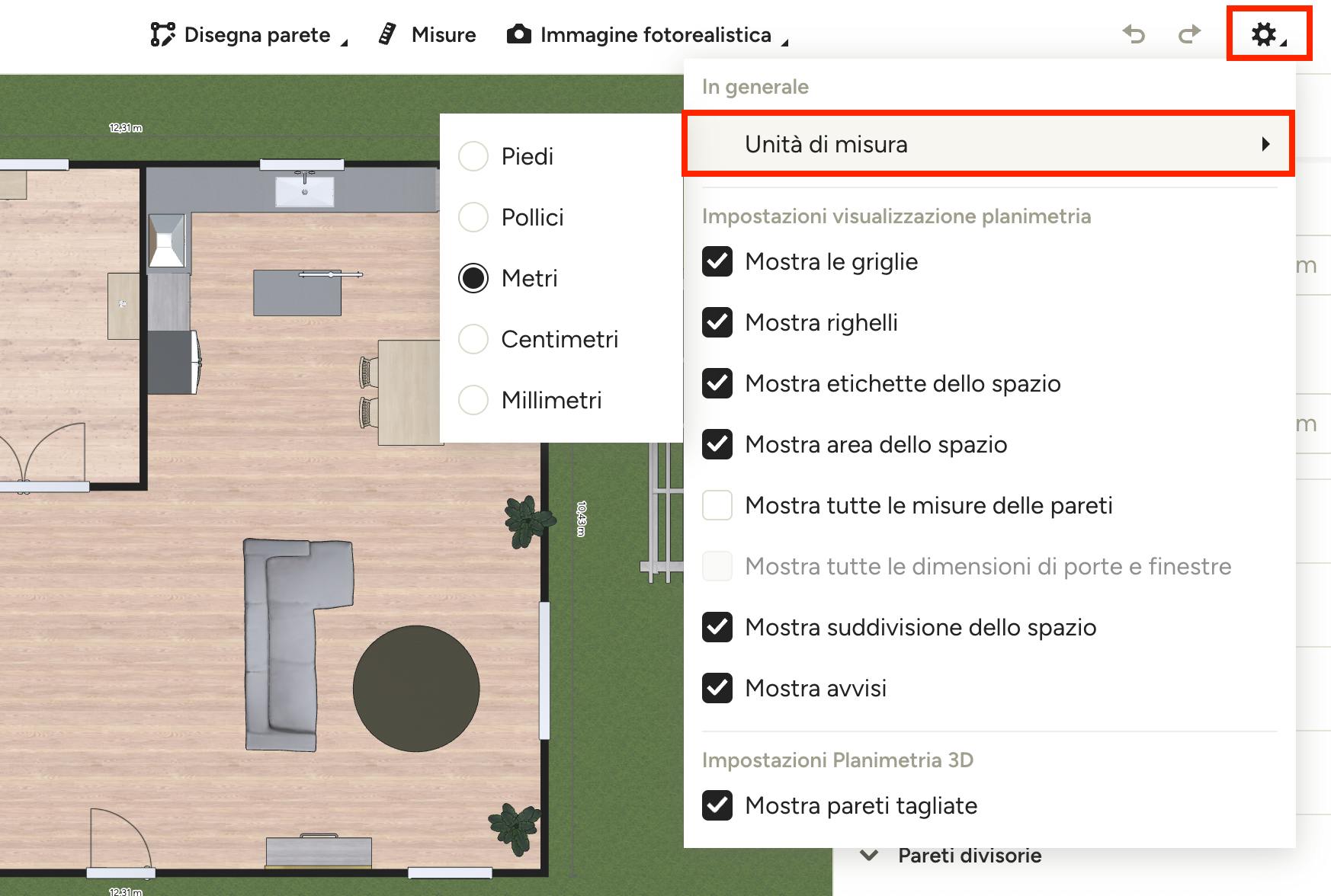

Clicca sull'icona a forma di ingranaggio nella barra degli strumenti, quindi seleziona "Unità di misura" nella parte superiore del menu a tendina. Le opzioni disponibili sono piedi, pollici, metri, centimetri e millimetri.

Seleziona il cerchio accanto all'unità di misura preferita. Le misure della tua planimetria 3D verranno automaticamente aggiornate per mostrare l'unità di misura preferita. Se necessario, puoi facilmente tornare al menu per effettuare nuovamente le modifiche.
