Come usare la barra degli strumenti dei computi metrici

Quando crei i computi metrici, la rispettiva barra degli strumenti è il punto di riferimento per lavorare con la planimetria. Qui è possibile effettuare misurazioni, creare gruppi, annotare, aggiungere conteggi e altro ancora.

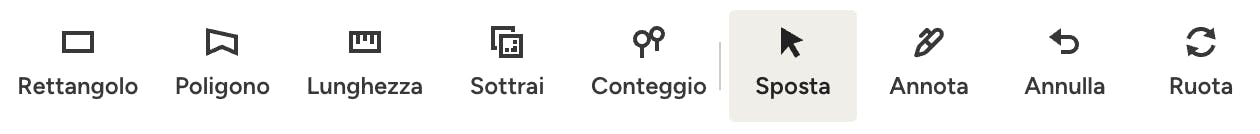

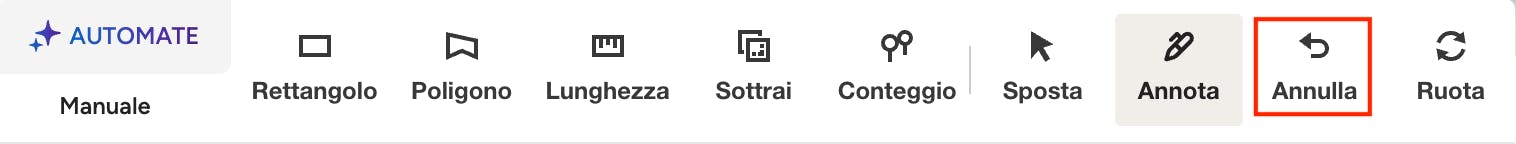

La barra degli strumenti dei computi metrici si trova nella parte superiore. Scopriamo il significato di ciascuna icona.

Creare misurazioni

Le icone "Rettangolo", "Poligono" e "Lunghezza" consentono di creare misure nei computi metrici. La forma della misura determina lo strumento necessario.

Ti facciamo notare che quando utilizzi gli strumenti di misurazione, non è possibile modificare una misurazione completata. Per adeguare le dimensioni della misura, fai clic sull'icona del puntatore per spostare, modificare o eliminare la misurazione.

Rettangolo

Se la forma dello spazio è un classico rettangolo, l'icona del rettangolo è il modo più rapido ed efficiente per completare le misure.

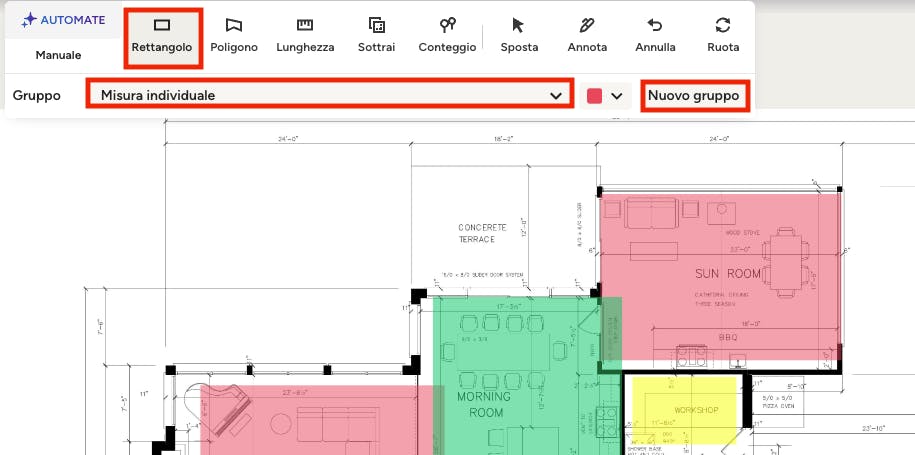

Per iniziare, fai clic sull'icona del rettangolo e seleziona il gruppo pertinente o crea un nuovo gruppo (cfr. la sezione "Raggruppare misure" per saperne di più). Quindi, fai clic e trascina il cursore da un angolo dello spazio all'angolo successivo. Lascia il cursore una volta completata la misurazione rettangolare.

Poligono

Se la forma dello spazio è più particolare, l'icona poligono è il modo migliore per personalizzare le misure.

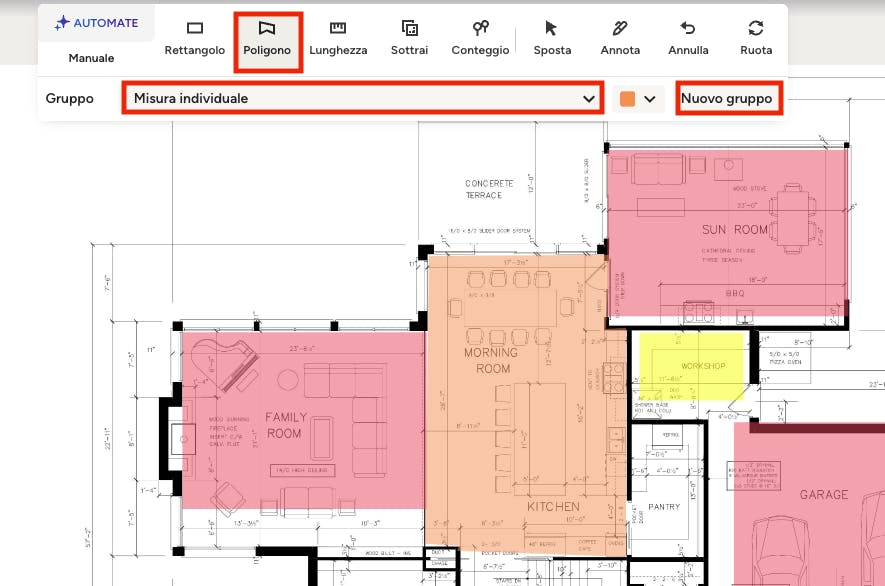

Per iniziare, fai clic sull'icona del poligono e seleziona il gruppo pertinente o crea un nuovo gruppo (per maggiori informazioni sui gruppi, vedi sotto). Fai clic su uno degli angoli dello spazio. Si creerà una linea: trascina la linea fino all'angolo successivo e fai clic. Continua a trascinare la linea e a fare clic sugli angoli fino a completare la misurazione. Al termine, fai doppio clic sull'ultimo angolo per completare la misurazione.

Se desideri risparmiare tempo nella misurazione delle aree, puoi utilizzare la tecnologia AI AutoMate per completarle. Leggi AutoMate AI per computi metrici per saperne di più.

Lunghezza

L'icona di lunghezza è molto simile all'icona del poligono: consente di personalizzare le misure dei perimetri, ma può anche essere utilizzata per una semplice misura lineare da un punto all'altro.

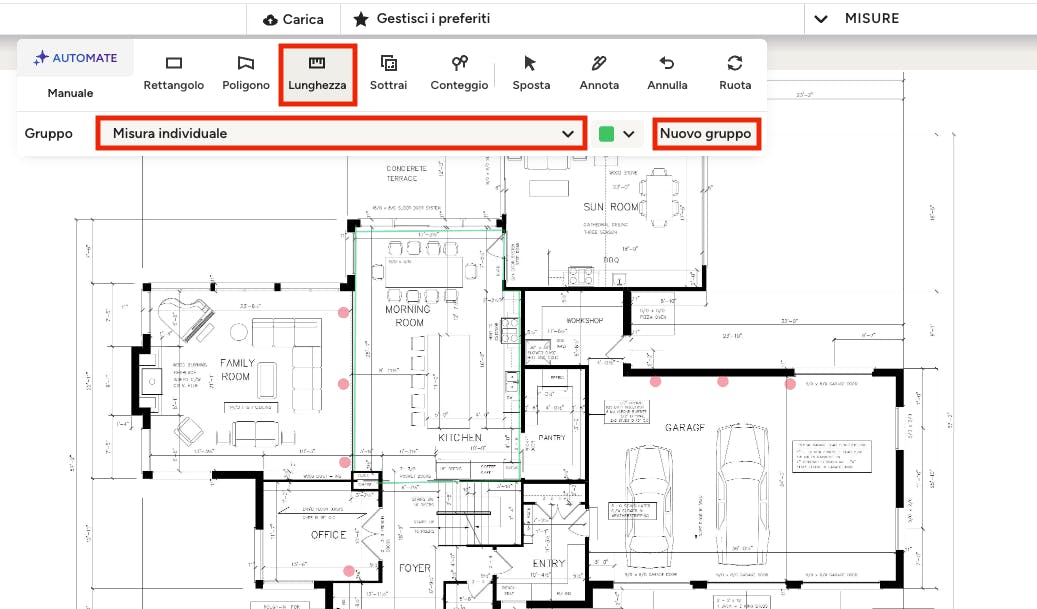

Per iniziare, fai clic sull'icona di lunghezza e seleziona il gruppo pertinente o crea un nuovo gruppo (per saperne di più sui gruppi, vedi sotto). Fai clic su uno degli angoli dello spazio. Si creerà una linea: trascina la linea fino all'angolo successivo e fai clic. Continua a trascinare la linea e a fare clic sugli angoli fino a completare la misurazione. Al termine, fai doppio clic sull'ultimo angolo per completare la misurazione.

Se desideri risparmiare tempo nella misurazione delle lunghezze, puoi utilizzare la tecnologia AI AutoMate per completarle. Leggi AutoMate AI per computi metrici per saperne di più.

Modificare le misure

Puntatore

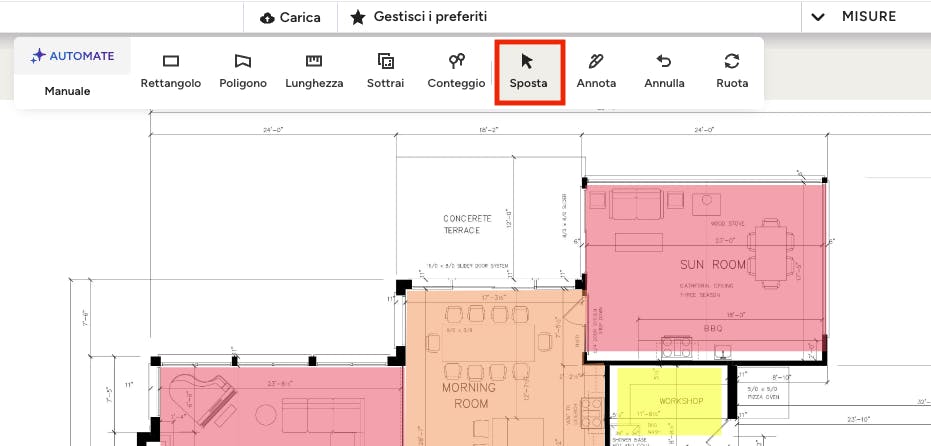

L'icona del puntatore serve per apportare modifiche alle misure o ai conteggi esistenti, come lo spostamento, la modifica e/o l'eliminazione.

Per spostare/modificare: fai clic sull'icona del puntatore, quindi fai clic e trascina la misura o il conteggio dove necessario. Per regolare le dimensioni, fai clic su un angolo o sul punto centrale di una linea per modificare l'altezza o la lunghezza.

Per eliminare: fai clic sull'icona del puntatore, quindi fai clic sul pulsante di cancellazione sulla tastiera del computer.

L'icona del puntatore ti consente anche di muoverti e fare clic liberamente all'interno dei computi metrici, ad esempio quando cambi pagina, desideri regolare la scala o controllare/modificare il tuo box delle misure.

Raggruppare le misure

Raggruppando le misure è più facile ottenere i totali dei materiali del progetto, anche utilizzando i gruppi salvati. Impostare le categorie e i gruppi fin dalle prime fasi del processo di misurazione ti aiuterà a rimanere organizzato durante la creazione dei computi metrici, oltre ad aiutare i clienti e/o gli altri membri del team a capire cosa stanno guardando.

Creare un nuovo gruppo

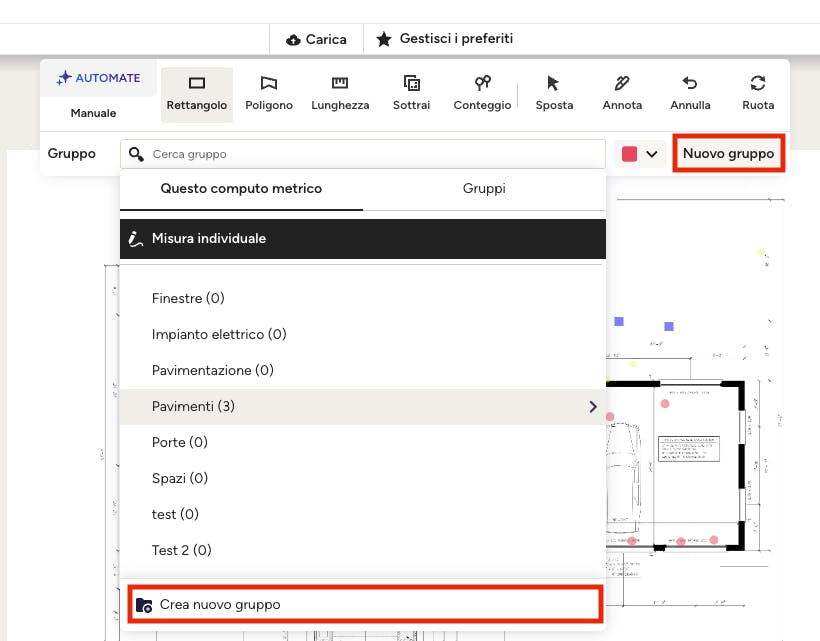

Per creare un nuovo gruppo, seleziona "Nuovo gruppo" a destra del menu a tendina dei gruppi o "Crea nuovo gruppo" in fondo al menu a tendina dei gruppi. Apparirà una nuova schermata in cui sarà possibile aggiungere il nome del gruppo, la categoria (nuova o esistente) e il colore, nonché aggiungere ai preferiti se intendi riutilizzare il gruppo. Una volta completato, fai clic su "Crea".

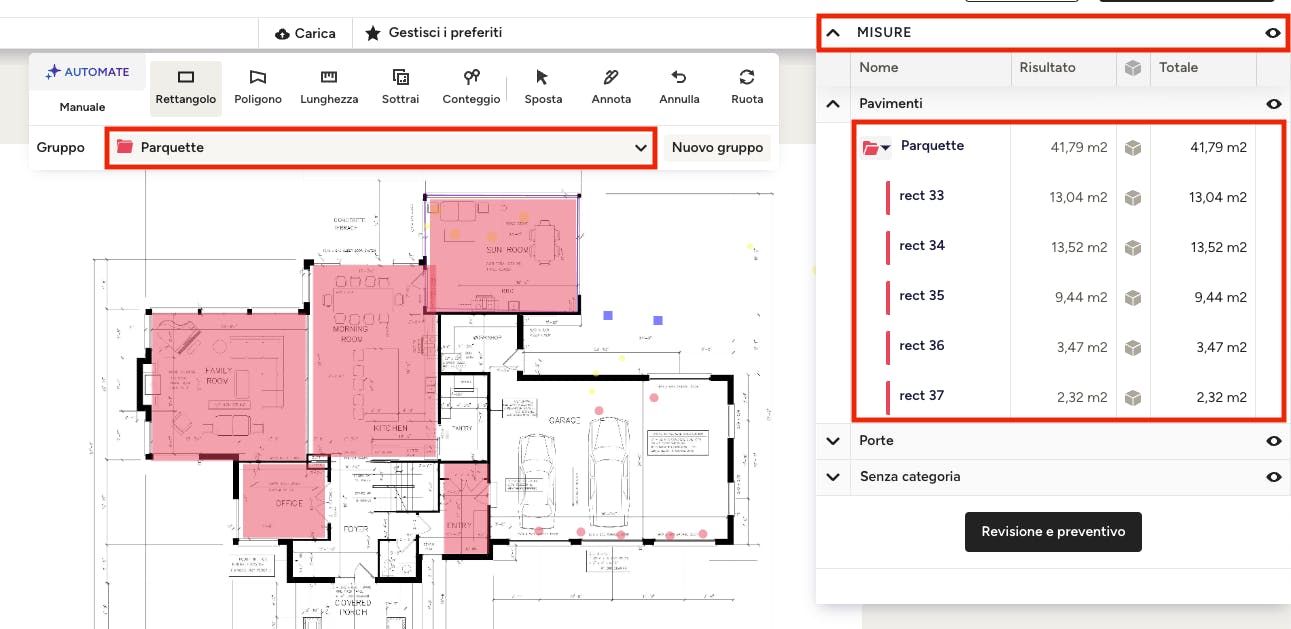

Continua a creare la misura e, una volta completata, la vedrai apparire nel nuovo gruppo della sezione "Misure".

Usa un gruppo esistente o un gruppo

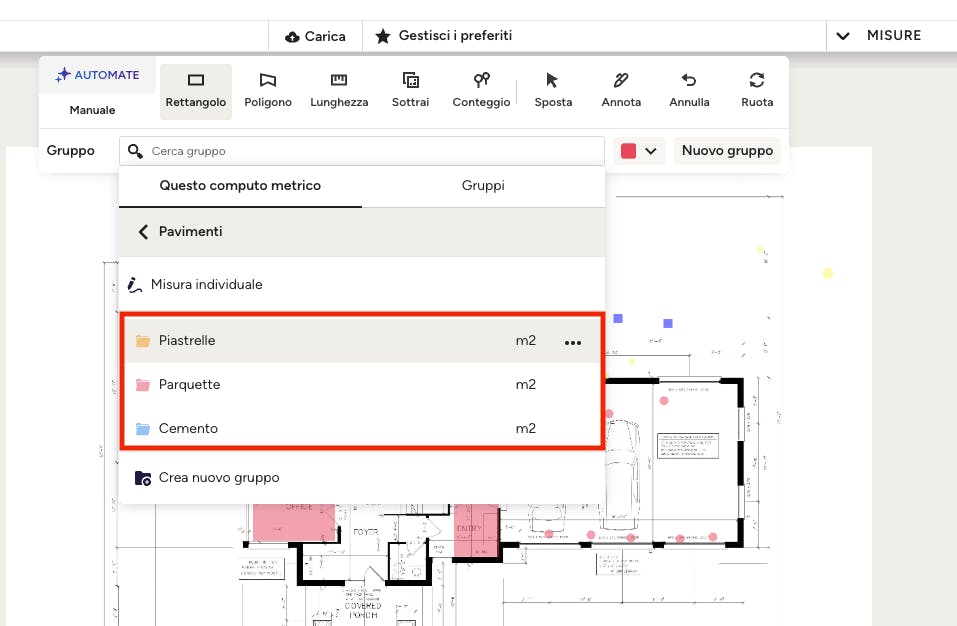

Per utilizzare un gruppo esistente o un gruppo, fai clic su uno qualsiasi degli strumenti di misura nel menu della barra degli strumenti, quindi fai clic sul menu a discesa del gruppo. Seleziona il gruppo pertinente dalla scheda "Questo computo metrico" o selezionare un gruppo esistente dalla scheda "Gruppi". Continua a creare la misura e, una volta completata, la vedrai apparire nel gruppo selezionato nella sezione "Misure".

Sottrarre le misure

L'icona di sottrazione consente di rimuovere un'area in modo che non sia inclusa nel totale delle misure. È utile, ad esempio, quando desideri sottrarre le finestre e le porte dal rivestimento.

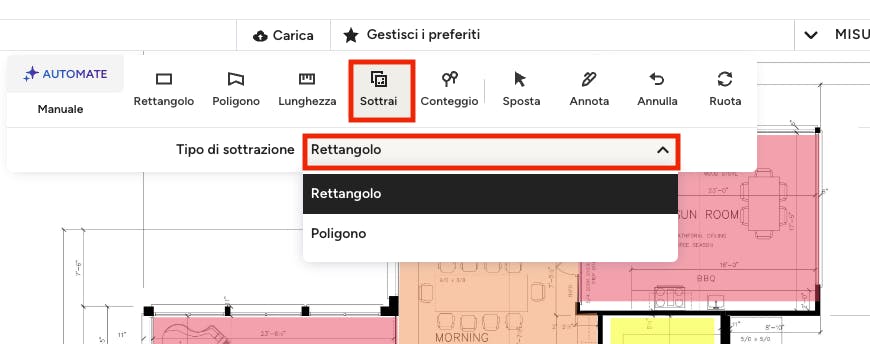

Per iniziare, fai clic sull'icona di sottrazione, quindi seleziona il tipo di sottrazione dal menu a discesa - puoi scegliere un rettangolo o poligono. Una volta selezionata la forma desiderata, fai clic e trascina il cursore da un angolo dello spazio all'angolo successivo. Lascia il cursore una volta completata la misurazione.

Contare gli elementi

L'icona del conteggio consente di contare gli elementi presenti nei computi metrici, tra cui WC, lavabi, prese elettriche, porte, finestre e altro ancora. Si tratta di una funzione molto flessibile: potendo dare un nome al gruppo e cambiare le dimensioni dell'icona di conteggio, puoi personalizzare e contare tutto ciò di cui hai bisogno. Puoi anche usare i gruppi salvati per vari elementi per aiutarti a calcolare il totale dei materiali.

Creare un nuovo conteggio

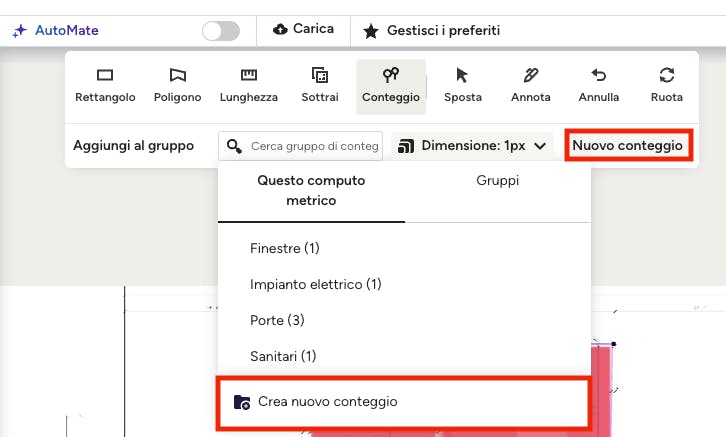

Per creare un nuovo conteggio, seleziona "Nuovo conteggio" a destra del menu a tendina del gruppo di conteggio o "Crea nuovo conteggio" in fondo al menu a tendina del gruppo di conteggio. Viene visualizzata una nuova schermata in cui puoi aggiungere il nome del conteggio, la categoria (nuova o esistente), il colore e l'icona, nonché aggiungere ai preferiti se intendi riutilizzare il conteggio. Una volta completato, fai clic su "Crea".

Una volta creato il nuovo gruppo di conteggio, basta fare clic sull'area di disegno e l'icona apparirà automaticamente. Usa il menu a tendina "Dimensione" e seleziona la misura dell'icona che meglio si adatta all'elemento che stai contando.

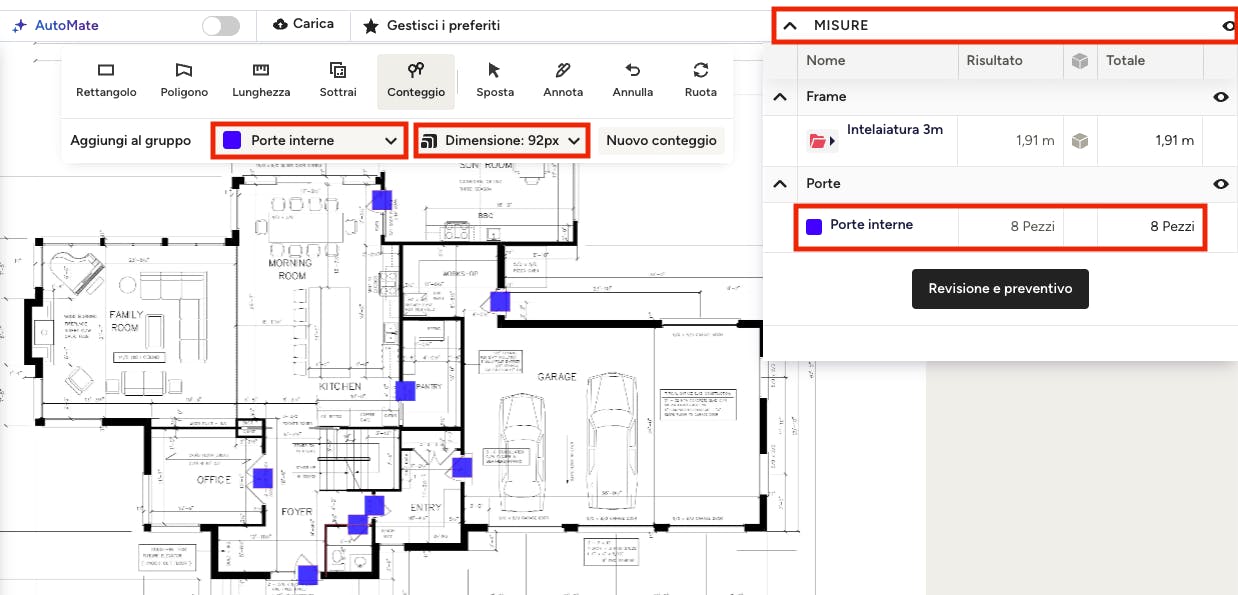

In questo esempio, il quadrato blu sta contando il numero di porte interne, che appariranno nel nuovo gruppo nella sezione "Misure".

Aggiungere al conteggio esistente

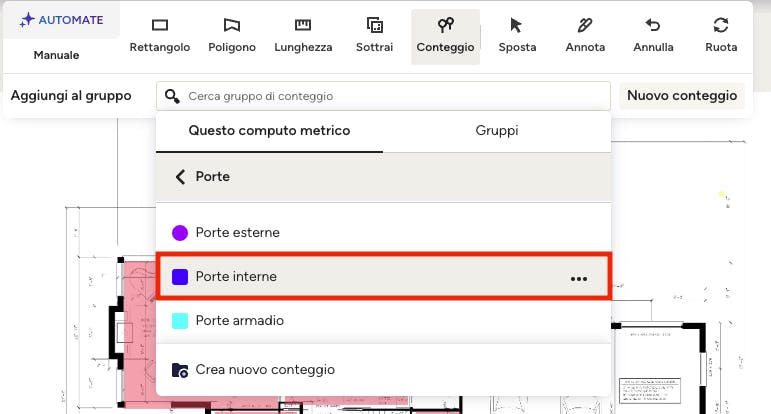

Per utilizzare un gruppo di conteggio esistente o un fruppo, fai clic sullo strumento di conteggio, quindi fai clic sul menu a tendina del gruppo di conteggio. Seleziona il gruppo pertinente dalla scheda "Questo computo metrico" o seleziona un gruppo esistente dalla scheda "Gruppi". Continua ad aggiungere i conteggi sull'area di disegno e vedili apparire nel gruppo selezionato nella sezione "Misure".

Se desideri risparmiare tempo nei tuoi conteggi, puoi utilizzare la tecnologia AI AutoMate per aiutarti a rilevare gli elementi. Leggi AutoMate AI per computi metrici per saperne di più sul conteggio AI e sul riconoscimento dei simboli AI.

Creare annotazioni

L'icona di annotazione consente di scrivere appunti direttamente sull'area di disegno. Questi appunti appariranno su qualsiasi PDF, in modo da poterle condividere facilmente con i clienti e/o il team.

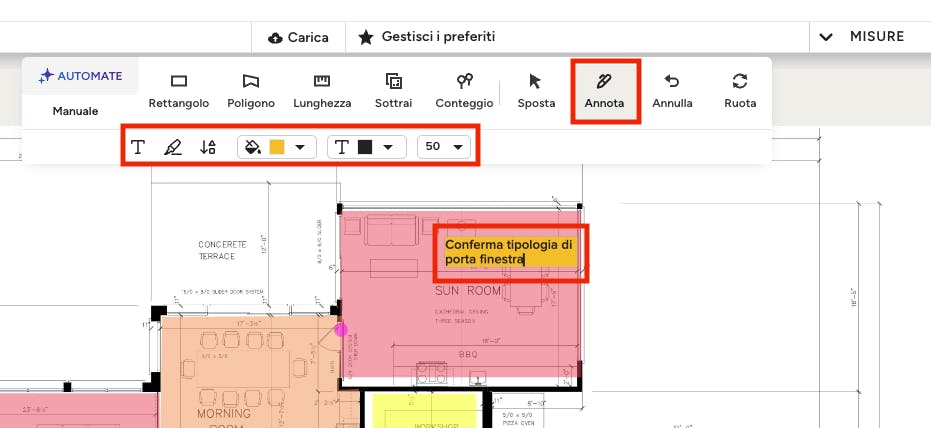

Per iniziare, fai clic sull'icona "Annota", quindi seleziona l'icona T per aggiungere testo o l'icona della penna per disegnare. Fai clic direttamente sull'area di lavoro in cui desideri aggiungere il tuo appunto. Puoi personalizzare la formattazione del testo, come il colore di sfondo, il colore e la dimensione del testo.

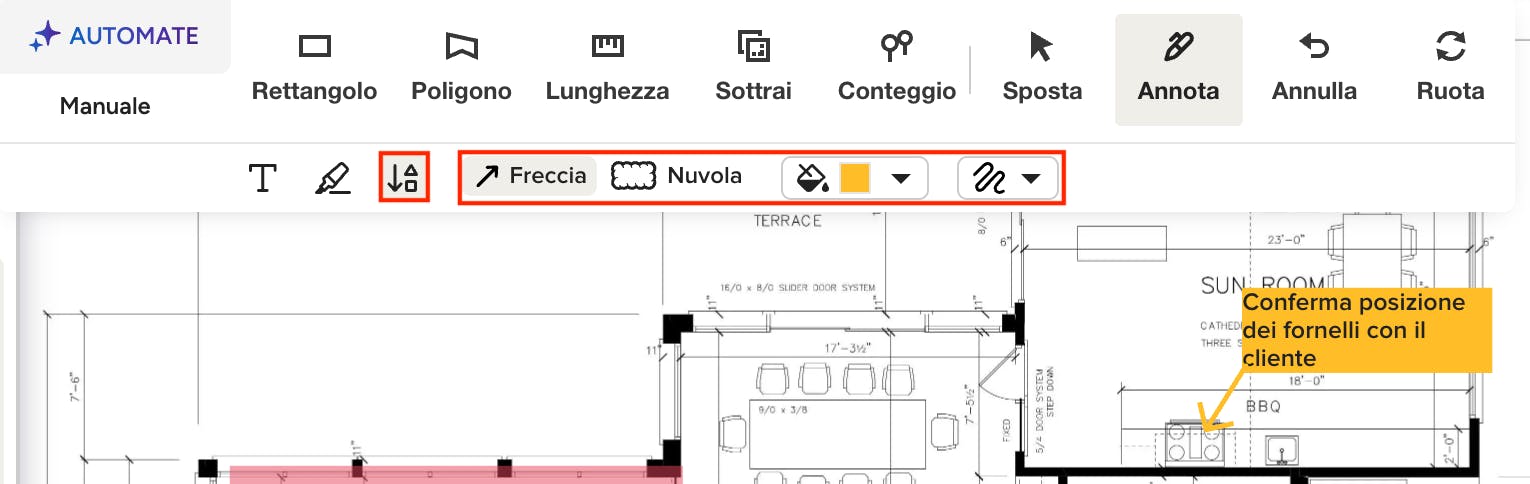

Se desideri, puoi aggiungere una freccia per puntare direttamente alla parte pertinente della planimetria, in modo che la nota sia chiara. A tale scopo, fai clic sull'icona della freccia, quindi seleziona "Freccia" o "Nuvola", a seconda della forma preferita. Crea la freccia facendo clic sull'angolo dell'appunto, quindi trascinala verso la parte pertinente del piano. Quando lasci il cursore, la freccia appare.

Annullare le azioni

L'icona "Annulla" consente di ripristinare le modifiche apportate di recente in caso di errore. Basta fare clic sull'icona "Annulla" per far scomparire la modifica recente.

Ruotare le planimetrie

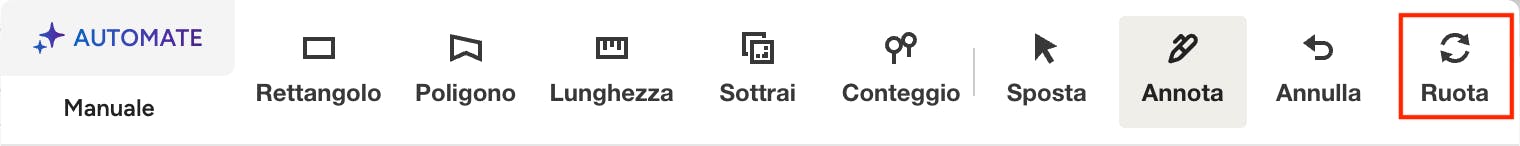

L'icona di rotazione appare nella barra degli strumenti solo prima di effettuare le misurazioni sulla planimetria. Una volta effettuata una misurazione, non sarà più possibile ruotare la planimetria. È sufficiente fare clic sull'icona "Ruota" per modificare l'orientamento della planimetria.
